今月は、iPhone7の画面割れ修理をご紹介いたします!

iPhone7のガラス割れ・バッテリー同時交換

修理日時:2020年4月26日

修理機種:iPhone7

修理費用:9,960円(税別)

修理に掛かった時間:60分

修理前の症状(故障状況)

iPhoneを落としてしまい、画面が割れたので修理してほしい。」とご来店されました。

ガラス割れ

修理内容・手順

1.端末の動作確認を行う

画面割れの場合、まず液晶の状態を確認して、ガラス割れか液晶不良かを判断していきます。

その後、画面割れ以外に不具合が出ている箇所がないか、動作確認を行います。
不具合があればご説明の上、その個所についても修理を行うか確認させていただきます。

2.下ネジを取り、iPhoneを開ける

iPhone7は横開きする機種で、横にケーブルがあるので本体とパネルが離れすぎないようにします。

また、ヘラが奥に入りすぎないよう慎重に開けていき、防塵テープの粘着を剥がします。

iPhoneを開ける

3.フロントパネルコネクタカバーを取り外す

フロントパネルパネルコネクタカバーを取り外し、バッテリケーブルと液晶・タッチセンサーケーブル、ホームボタンケーブルを取り外します。

この時も、パネルが90度以上開きすぎないよう気を付けております。

フロントパネルコネクタカバー取り外し

バッテリーケーブル取り外し
※白ヘラが入りすぎないようゆっくり力を入れてケーブルを起こしていきます。

バッテリーケーブル取り外し

4.インカメラケーブルコネクタカバーを取り外す

二箇所のネジを取り、インカメラケーブルコネクタカバーをヘラで外します。
そしてインカメラケーブルコネクタの接続を外していきます。
これでパネルと本体が完全に分かれます。

インカメラケーブルカバー取り外し

インカメラケーブルコネクタ外し

インカメラケーブルコネクタ外し

5.防塵テープ・汚れ除去

古い防塵テープや汚れがそのままだと新しい防塵テープがうまく貼れない場合がございます。
ですので、内部クリーニングと同時に防塵テープを除去していきます。

【アイサポ池袋店】では内部クリーニングを無料で実施しています!

防塵テープ除去

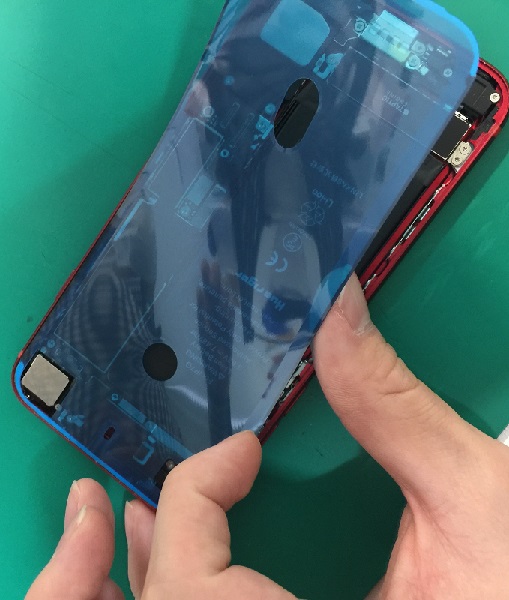

新しい防塵テープ取り付け

防塵テープ取り付け

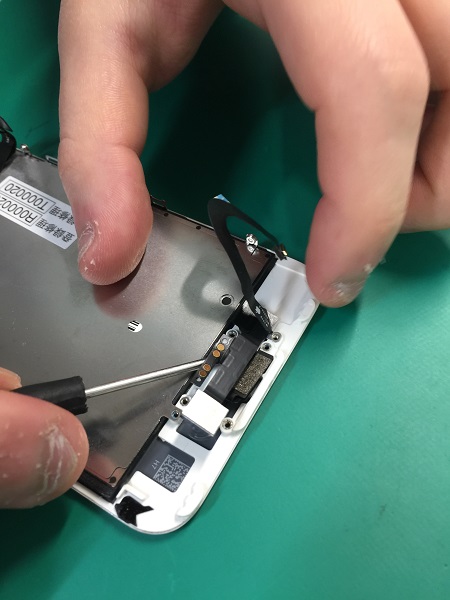

6.インカメラ・近接・明るさセンサーを取り外す

イヤスピーカーカバーを外し、イヤスピーカー取ります。

マイナスドライバーで接着を外した後、インカメラ・近接・明るさセンサーも取り外します。

インカメラ・近接・明るさセンサー取り外し

7.近接・明るさセンサーガイド取り外し

近接・明るさセンサーガイドは、新しいパネルに取り付けて固定させるため、ケーブルから取り外します。

近接・明るさセンサーガイド取り外し

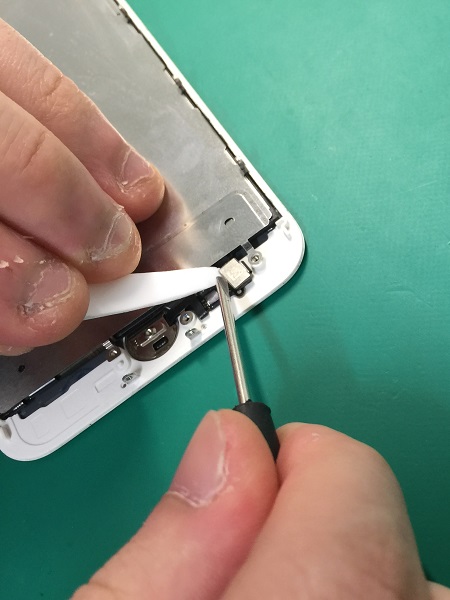

8.ホームボタンカバー取り外し

ホームボタンカバーには4つのネジが付いているので、取り外しカバーを外していきます。

ホームボタンカバー取り外し

ホームボタン取り外し
ホームボタン取り外し

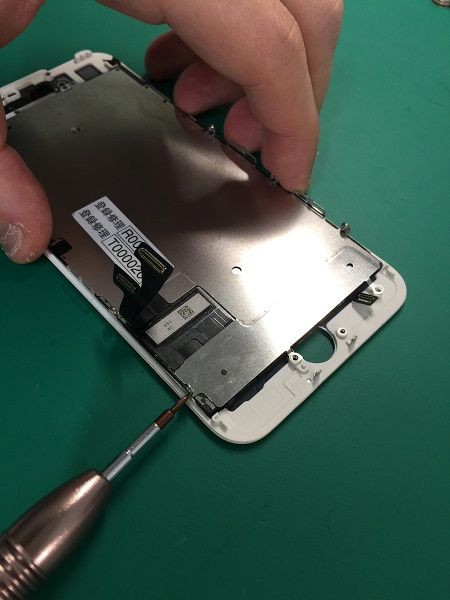

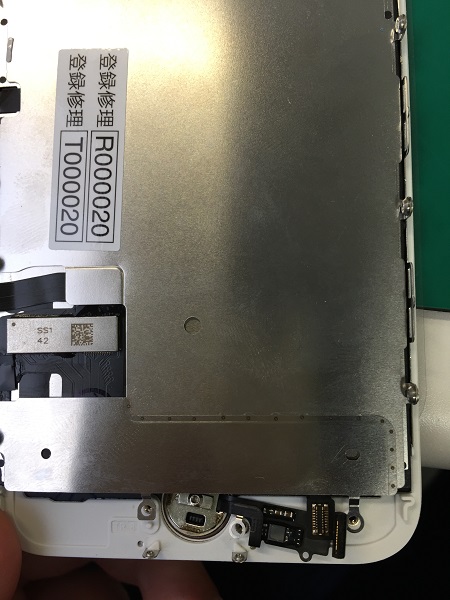

9.パネルのメタルカバー取り外し

パネルとメタルカバーを固定しているネジを6本取り外し、メタルカバーを外します。

取り外したメタルカバーを新しいパネルに取り付けていきます。

液晶のメタルカバー取り外し

10.ホームボタン取り付け

先程取り外したホームボタンを新しいパネルに取り付けていきます。

ホームボタンのケーブルは細く、無理に動かしたりすると切断の恐れがあり、新しい部品に変えても指紋認証機能は使用出来なくなってしまうので、ホームボタンは特に慎重に取り付けていきます。

ホームボタン取り付け

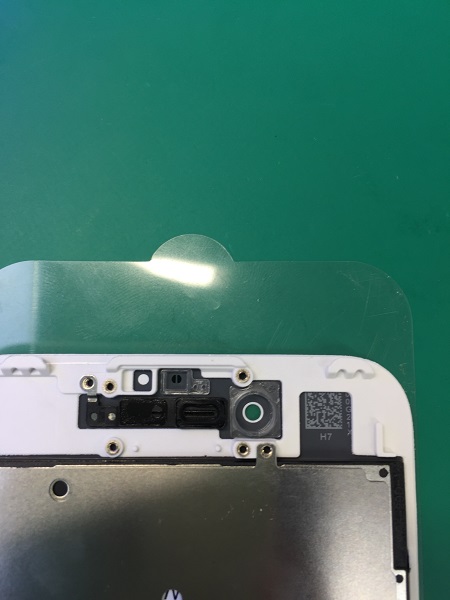

11.インカメラガイドと近接ガイドを固定

インカメラガイドと近接ガイドの中央に穴がきちんとくるよう調整します。

ジェルネイル用溶剤にLEDライトを照射して、ジェルを固めガイドを固定させます。
ガイドを固定させてから、インカメラケーブルを取り付けます。

インカメラ・近接ガイドを固定

LEDライトを数十秒照射してガイドをしっかり固定

ジェルネイル固定

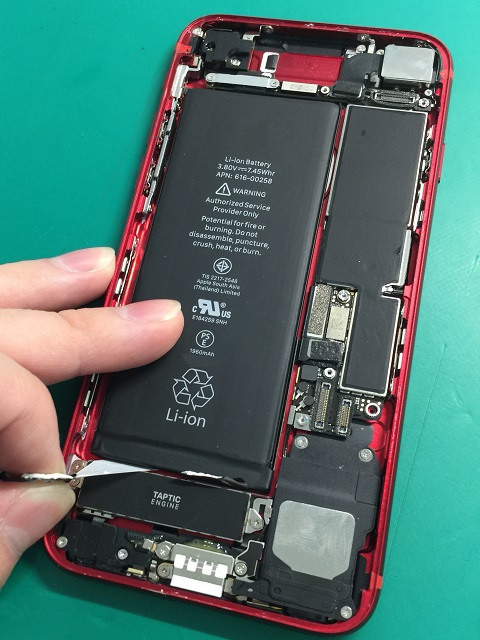

12.バッテリーシール取り外し

パネルの交換が終了したので、バッテリー交換を行っていきます。

まずバッテリーを固定しているシールを取り外します。

バッテリーシール取り外し

シールをなるべく水平に引っ張っていきます。シールが切れてしまうと
取り外すのが大変になってしまうのでゆっくりと行います。

バッテリーシール取り外し2

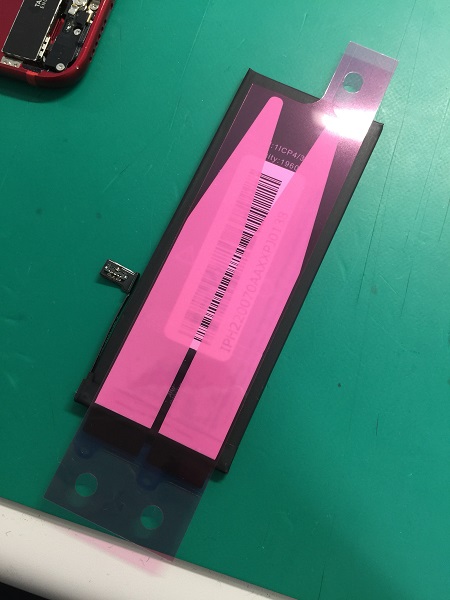

13.バッテリーシール貼り付け

新しいバッテリーにシールを取り付けます。
なるべくシールが真っ直ぐ中心にくるよう気を付けます。

新しいバッテリーにシールを取り付け

14.バッテリー取り付け

コネクタの位置が合うよう調整してからバッテリーを取り付けます。

バッテリー取り付け

15.修理後の動作確認

パネルを仮付けさせて起動を試します。
起動した後、修理後に不具合が発生している箇所がないか動作確認を行います。

修理後の動作確認

16.フロントパネルコネクタカバー取り付け

動作確認をして問題ないことが確認出来たら、コネクタカバーや内部パーツを全て取り付けます。
最後に小さいゴミやガラスの破片が無いことを確認してiPhoneを閉じていきます。

フロントパネルコネクタカバー取り付け



修理後の状態

Before

画面割れしていたiPhoneが

ガラス割れ

After

綺麗になりました☆彡

修理後

修理の際、担当者が気を付けたこと

ガラス割れで損傷が大きい場合、内部までガラスが入り込んでいる可能性があります。それに気づかずにiPhoneを閉じてしまうと、パーツや基板に不具合が出る場合があるので、内部をよく見て修理を行っております。

また新しいパーツを取り付ける前に、初期不良がないか確認してから取り付けております。
※症状によっては修理後に初期不良の症状が発生する場合もございますので予めご了承ください。



画面を割らないようにするためには

「強度の高いガラスフィルムをつける」

強度の高いガラスフィルムをつけることにより、キズや衝撃に強くなります

「手帳型やラバーのiPhoneケース」

手帳型は、普通のケースのように画面がさらされていないので、全体を覆い守ることが出来ます。

ラバーは、固いものを付けていただくと、落下時の衝撃が緩和され、画面端からのガラス割れを防ぐ事が出来ます。

手帳型やラバーだと厚みが出てしまうから苦手という方は、スマホリングやのストラップを付けていただくと、落下防止に繋がります。
