今回はiPhoneXSでリンゴループに陥ってしまった起動不良端末です。
リンゴループとはリンゴマークが点滅してロック画面までの起動に至らないという内容です。
◎リンゴマークのエラーには二種類あります。
・リンゴマークが”フリーズ”している状態ですとデータ容量過多によるシステムエラーなので、
iTunesにて初期化をかける(=問題となっているデータを全消去)事によって復旧します。
・今回のような定期的にリンゴマークが点滅している”ループ”のタイプは、
内部パーツのエラーが起こっている可能性が高いと考えます。まずは点検を行っていきます。⇩
1、端末下部のネジを外します
まずはiPhoneの電源を切ってから修理に取り掛かります。
そしてiPhoneの下部に星型ネジが2本留められているので外します。
2、内部点検
フロントパネル下部に金属ヘラを差し込み、本体とパネルの間に隙間を作ります。
この時、ヘラを差し込みすぎると本体基板を傷付ける可能性があるので気を付けましょう。
隙間が空いたらピックを差し込み、粘着剤を切るようにピックを進めていきます。

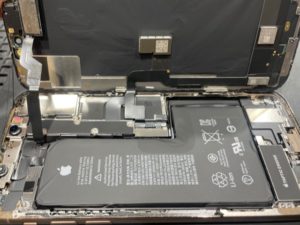

ピックを画面全体に通せたら、端末右側を起点にして開けます。

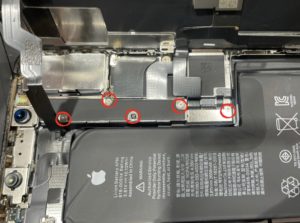

ロジックボードのコネクタブラケットを固定しているネジを取り外します。
5つある内の中央のみ+ネジで、その他のネジはYネジとなっています。
ネジを取り外せたらブラケットをゆっくり取り外しましょう。
通電したまま作業を進めるとショートを起こす可能性があるので、

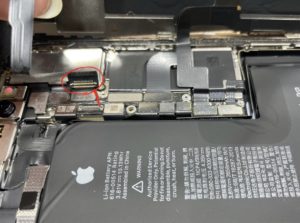

まずはロジックボード上のソケットからバッテリーコネクタを外します。
リンゴループエラーの原因として一番可能性が高いと思われる部分は
イヤースピーカーアセンブリというパーツです。
落としただけでも内部断線を引き起こすような非常に壊れやすく繊細な部分となっています。
機能としては、イヤースピーカー・感光センサー・近接センサー・マイク・
Face IDの認証センサーが備わっています。こちらを外してみて起動に至るか検証を行います。

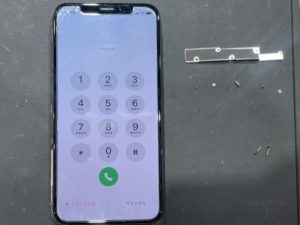

該当パーツを外して起動させたところ見事復旧に至りました!
原因が判明したのでこちらの部分を交換していきます。
⚠注意

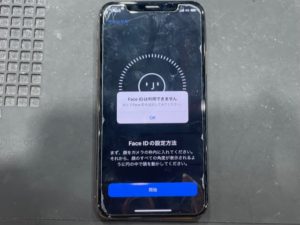

こちらのアセンブリはFace IDの認証センサーが備わっていると先ほど説明を致しました。
アセンブリ自体が基板と紐づいている機能ですので、交換をする事によってFace IDの機能は消失致します。
3、イヤースピーカーアセンブリの交換
アセンブリはフロントパネルに付いているため、まずはパネルを取り外します。

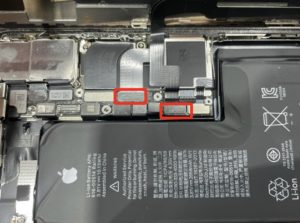

バッテリーコネクタを外したら、続いてフロントパネルのコネクタ2箇所を外します。
こちらで本体からフロントパネの取り外しが完了しました。

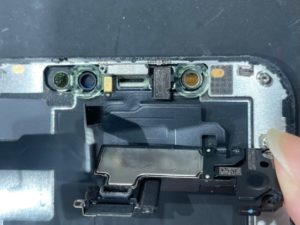

フロントパネルの上部にアセンブリが取り付けられています。
全てYネジで固定されているため取り外していきます。
右下の部分はネジを隠している黒いテープがあるため剥がします。
まずはスピーカー部分を縦に起こします。
そして薄黄緑色のカメラガイドに、はまっている感光・近接センサー・マイクを外します。

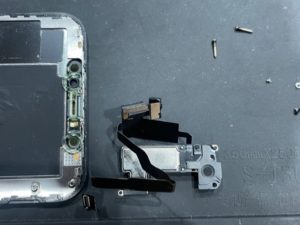

取り外しが完了しましたので、新しいパーツを取り付けて組み上げていきます。
パネルを組み込む前に防塵用テープを貼り付けて端末を閉じます。
最後にBEFORE⇒AFTERとなります!
リンゴループに陥って操作不能だったiPhoneXSがパーツ交換で復旧いたしました!
データもそのままです!現在iPhone12シリーズまでお取り扱いがございます◎
