iPhone11pro充電ができない症状を解決しました!

iphone充電ができない

WEB予約も承っております。ぜひご利用ください

iphone11proが充電できない状態の修理



交換前の状態

充電ができない状態になったiPhone11Proが持ち込まれました。

普段から充電の反応が悪く、ケーブルをつないでも充電できなくなったりしていました。

現状では充電0%で起動すらしていません。

充電のテストを行いましたが20分ほどしても起動する気配がありません。

11proということでバッテリーの劣化はなかなか考えにくいため充電コネクタに原因があるかと考えられます。

修理内容と手順

1、症状確認と充電テスト

2、画面を開ける

3、画面の分離

4、タップティックエンジンとラウドスピーカーの分離

5,ライトニングコネクタの分離

6,ライトニングコネクタの取付

7,充電テスト

8、修理完了

今回の修理手順はこのような流れとなります。

1,画面を開ける

画面下の星形ネジを取り外しフレームに沿って貼り付けられたシールを剥がしました。

写真のように赤丸で囲んだY型ネジを取り外しコネクターカバーを取り外していきます。

最優先でバッテリーコネクターを外し本体を放電させてから安全に作業を進めましょう。

バッテリーコネクタとディスプレイコネクタ、フロントセンサーケーブルが取り外せたら画面を分離します。

開ける際に気を付ける点は、基盤周辺のパーツに損傷を与えないようにします。

場合によっては起動不良やリンゴループを引き起こすきっかけとなることがあります。

2,タップティックエンジンとラウドスピーカーの取外し

画面の分離ができましたら、次にやることはライトニングコネクタの上に取り付けられたパーツ類を取り外します。

タップティックエンジン(バイブ機能)ラウドスピーカー(着信音や動画、スピーカー通話時のサウンド)

これらの機能もライトニングコネクタに経由され本体からの指令を実行しています。

まずは、下部の黄丸で囲んだ部分のカバーを取り外します。

カバーを外したら二本目のバッテリーコネクタが隠れているので取り外します。

左のタップティックエンジンのコネクタも取り外し、パーツそのものも取り外していきます。

右のラウドスピーカーも一気に取り外します。

タップティックエンジンもラウドスピーカーも取り外されすっきりされた空間になりました。

3,ライトニングコネクタの取外し

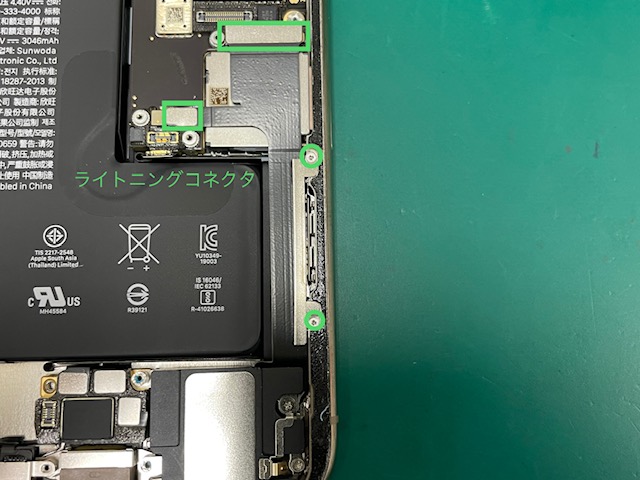

バッテリーの右側に取り付けられた本体部へのコネクタを取り外していきます。

11proはコネクタがY型ネジで固定されており、衝撃などのコネクタ抜け防止もされているようです。

緑丸で記されている部分の取外しを行います。

コネクタの固定されたネジを取り外したらコネクタ自体を取り外します。

下部にはアンテナがネジで固定されているのでそれらもすべて取り外し、下部マイクも外します。

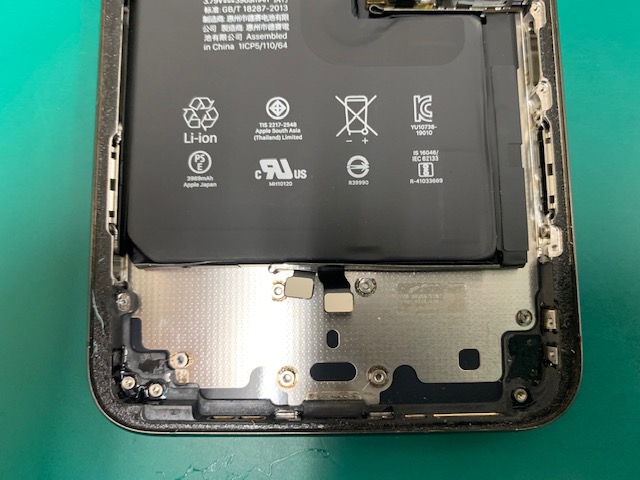

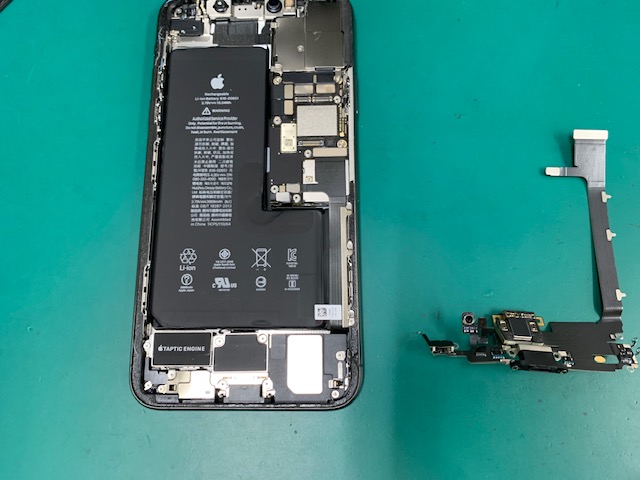

ライトニングコネクタも取り外されすっきりとされた空間になりました。

左右につながる丸い穴の部分はすべてアンテナになり一か所でも破損すると電波強度を下げる原因となります。

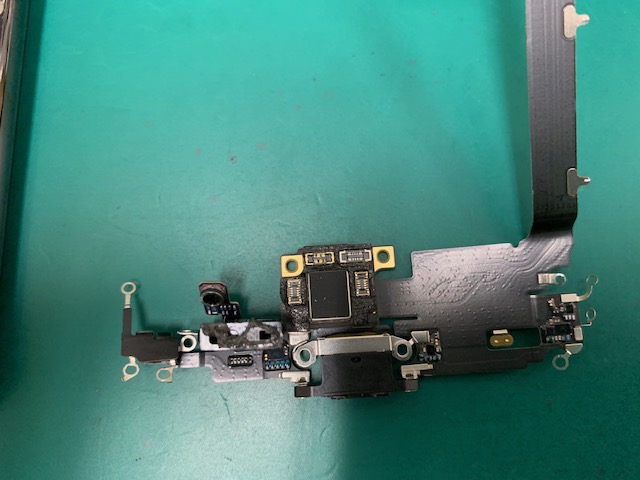

取り外されたライトニングコネクタです。

4,ライトニングコネクタの取付

今回使用する部品はこちらです。

修理工程の手順はすべて逆に進めていくとコネクタがとりつけられました。

5,修理完了

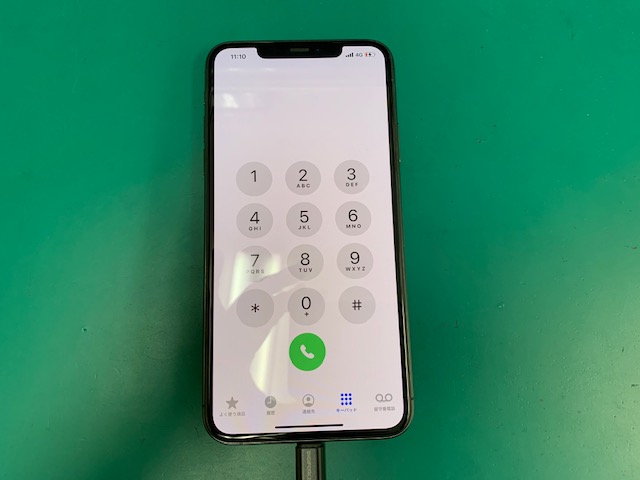

10分ほど充電した結果、起動することができました。

ライトニングコネクタには充電以外の機能もあるため、モバイルネットワークやWi-Fiの電波強度

3Dタッチの反応やタップティックエンジンの動き、ラウドスピーカーの動作、下部マイクの確認

これらの動作確認を正常に終え修理完了となります。

今回の修理のまとめ

充電の不良ということで修理をさせていただきました。

待ち時間については60分ほどで終了、旧型の機種にくらべると割と作業手順は減っていく感じです。

バッテリーを取らなくても修理できる点はすごくやりやすく慣れてくればもっと時間短縮も可能です。

ただし、多機能を有する部品のため、取り付け不良が起こるとリカバリーに苦労します。

お任せするなら技術的な信頼の高いアイサポへご依頼ください。

また、この修理は他の症状に対しても有効な手段となります。

「電話中に相手に声が聞こえてない」「バイブが反応しない」「スピーカーの音が鳴らない」

こちらについても直せる可能性があります!お見知りおきを!!

★今回の修理の費用と時間はこちらとなっております。

修理機種:iPhone11pro

修理費用:12,800円

修理時間:60分
