iPad mini5の液晶交換修理を承りました!

↓修理料金・メニューは公式サイトでご確認下さい↓

iPhone修理アイサポ新宿本店

  • 修理機種:iPad mini5
  • 修理費用:29,800円(税込)
  • 修理時間:半日程度

今回の修理内容は画面液晶の不良となっています。

ガラス割れは起きていませんが内部液晶に直接影響が出ています。

iPad mini5はガラスと液晶が一体型の構造となっています。

それでは修理に取り掛かりましょう!



修理内容・手順

1、本体を加熱マットで温めながら画面を開けていく

iPadの画面と本体は強固に接着されているので、

接着されている部分を溶かすため加熱マットで温めます。

60℃前後で丁度良く温まり剝がしやすくなります。

温まった後、金属ヘラを本体と画面の間に差し込みます。

垂直にヘラを入れた後、ヘラを平行にし粘着を切るように画面を浮かせていきます。



金属ヘラで開けていった部分は、そのままにしておくと再度粘着がくっついてしまうため

途中でプラスチックヘラ(ピック)を挟みながら進めていきます。

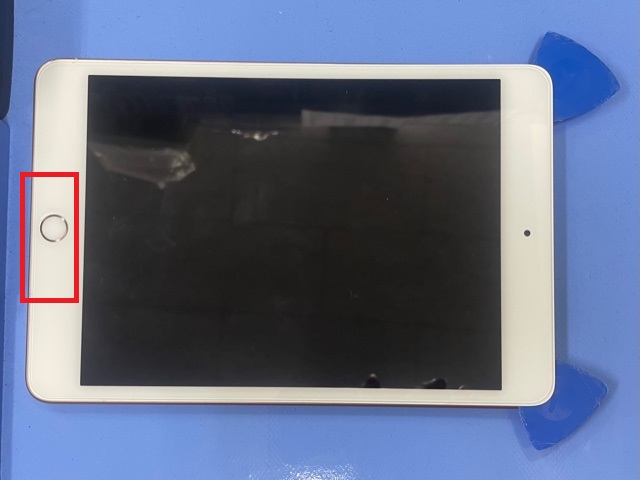

赤い四角で囲った部分はホームボタンがあるのでヘラの入れすぎには注意しましょう。

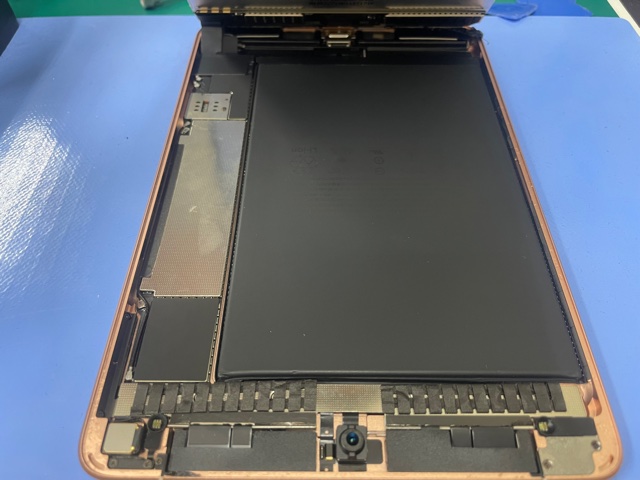

このように3面の粘着が取れたので画面下を起点にして起こしていきます。

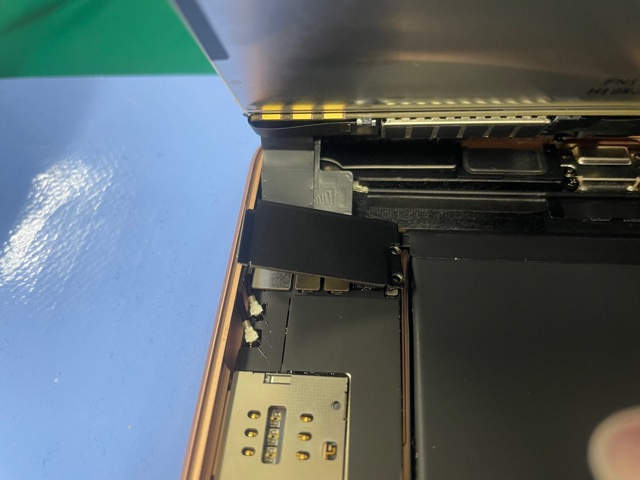

画面コネクタのケーブルは短いので角度60℃ほどまで起こします。



2、画面を取り外す

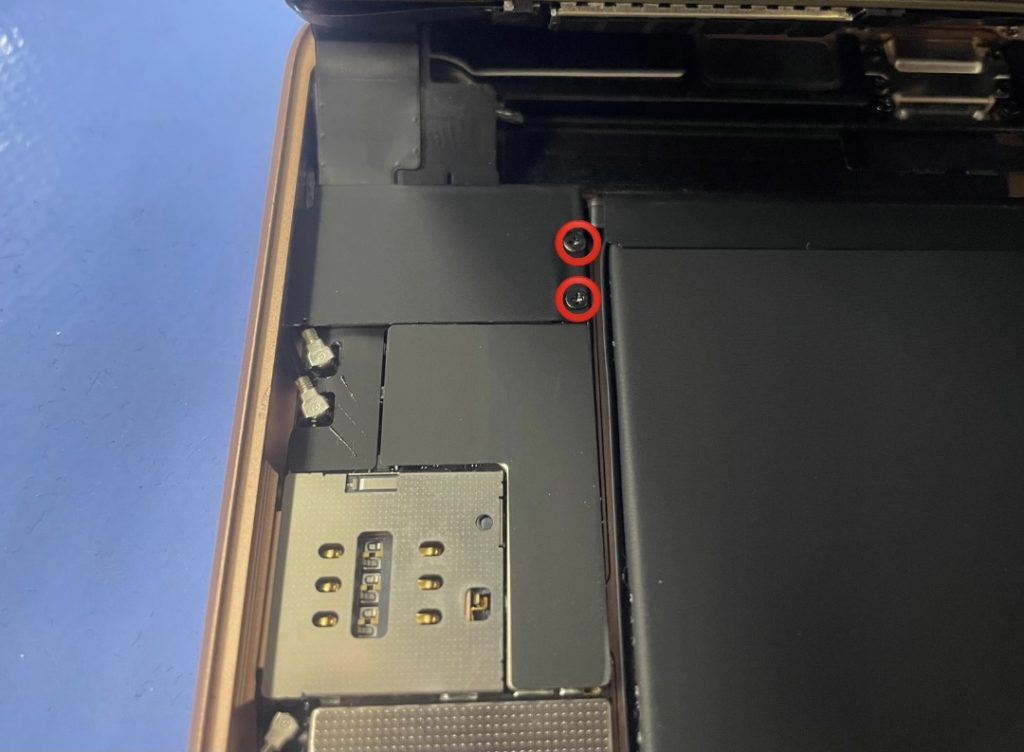

+ネジが二つあるので取り外します。



この黒いプレートは取り外しに注意が必要です。

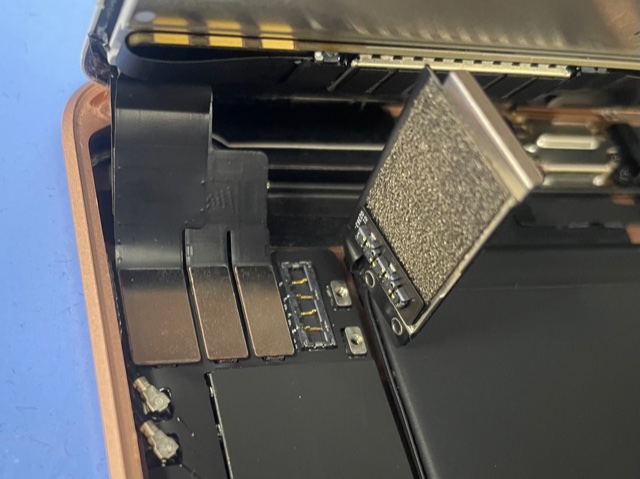

まず写真のようにプレートにバッテリーコネクタが引っ付いています。

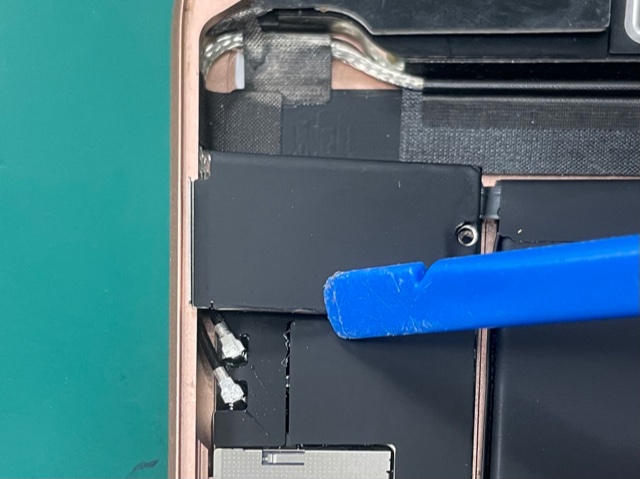

なのでプレートの右側からヘラを入れてコネクタを取り外します。

写真はプレートをすでに取り外してありますが、下記を参照しながらプレートを取り外します。

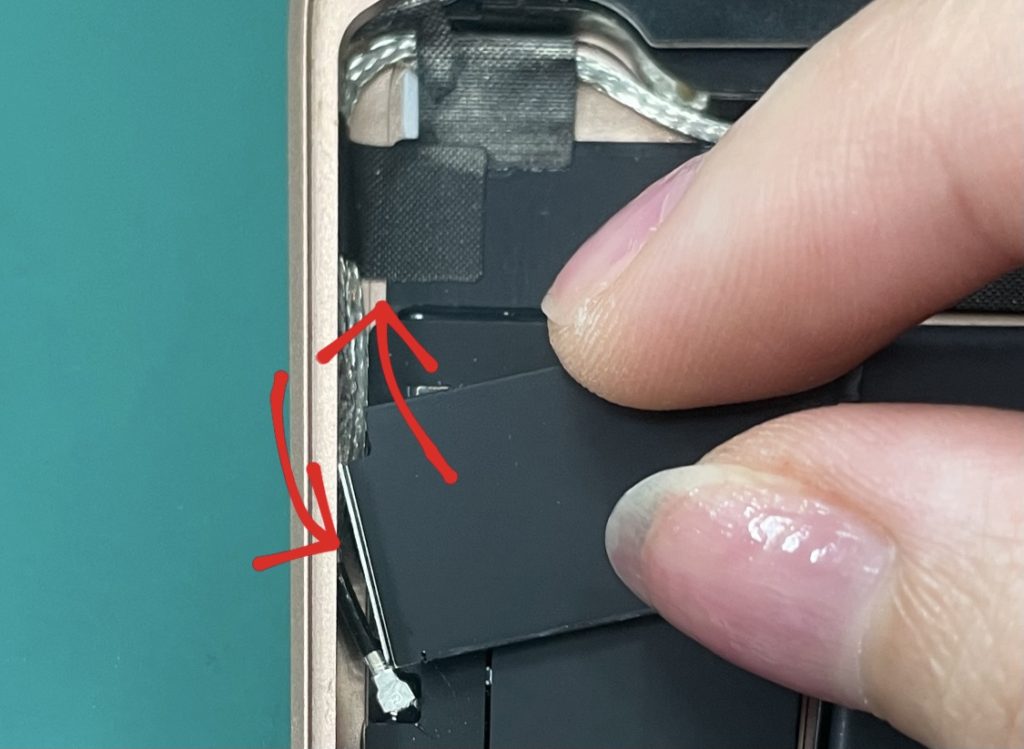

↑写真のようにプレートの位置がアルミフレームと重なっているため、↓のように動かしていきます。

本体のアルミフレームに引っ掛かりがあるので矢印のようにスライドさせます。



プレートを持ち上げたら、画面に繋がっているコネクタ3つを取り外します。

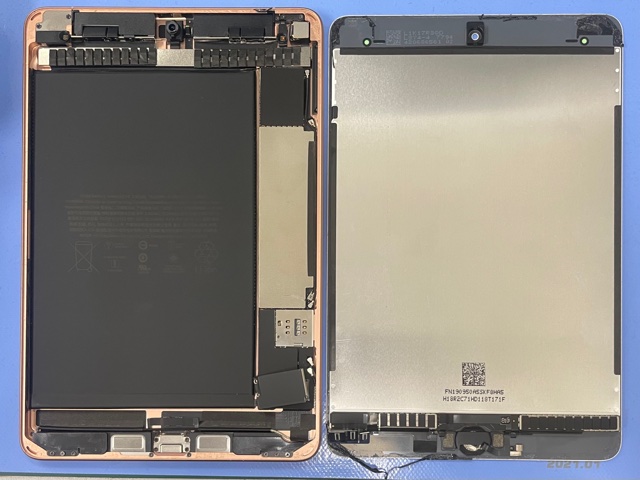

そして画面とコネクタの取り外しが完了しました。



3、ホームボタンを取り外す

ホームボタンは新しい画面に移植となりますので取り外していきます。

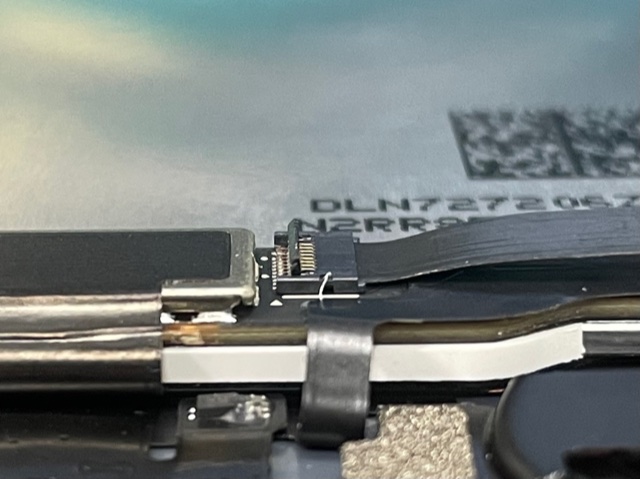

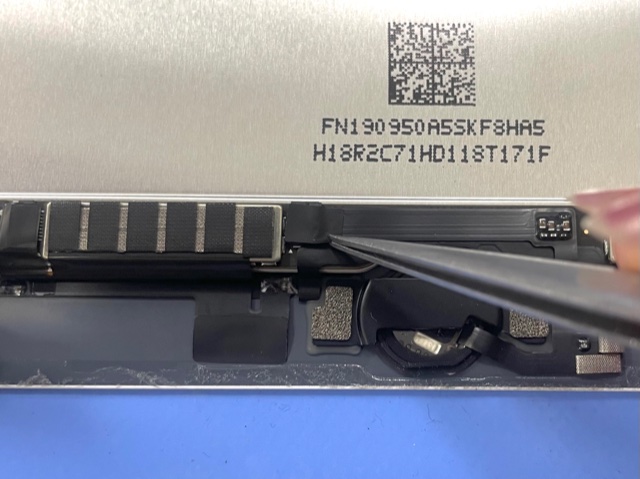

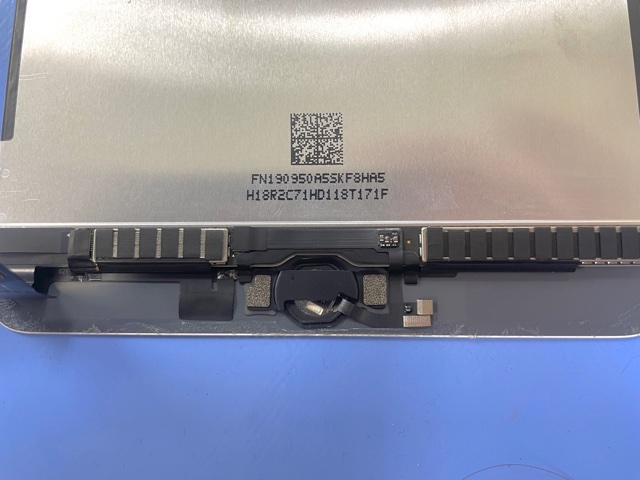

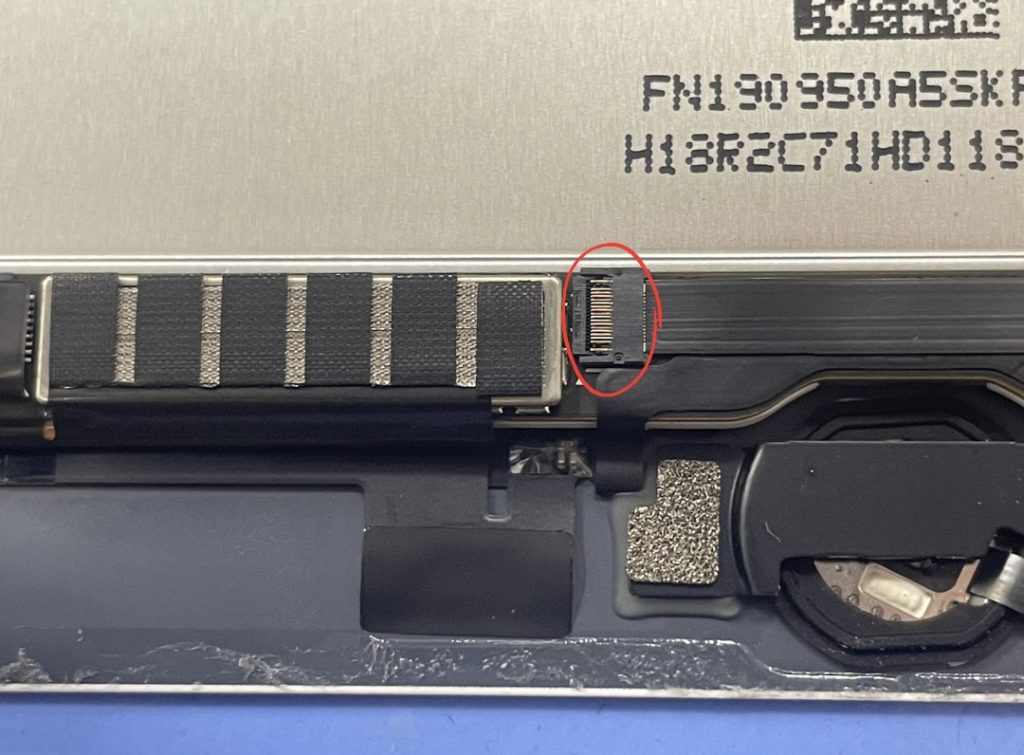

黒いコネクタシールがついているのでピンセット等で剥がします。

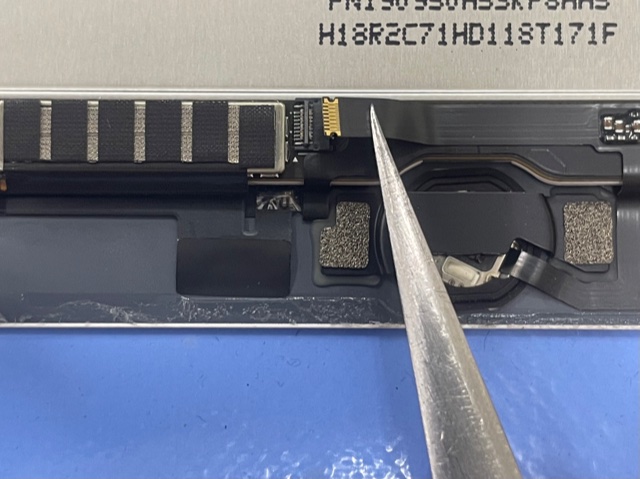

黒いコネクタシールを剥がすとラッジが出てくるので、ラッジを縦に起こして取り外します。

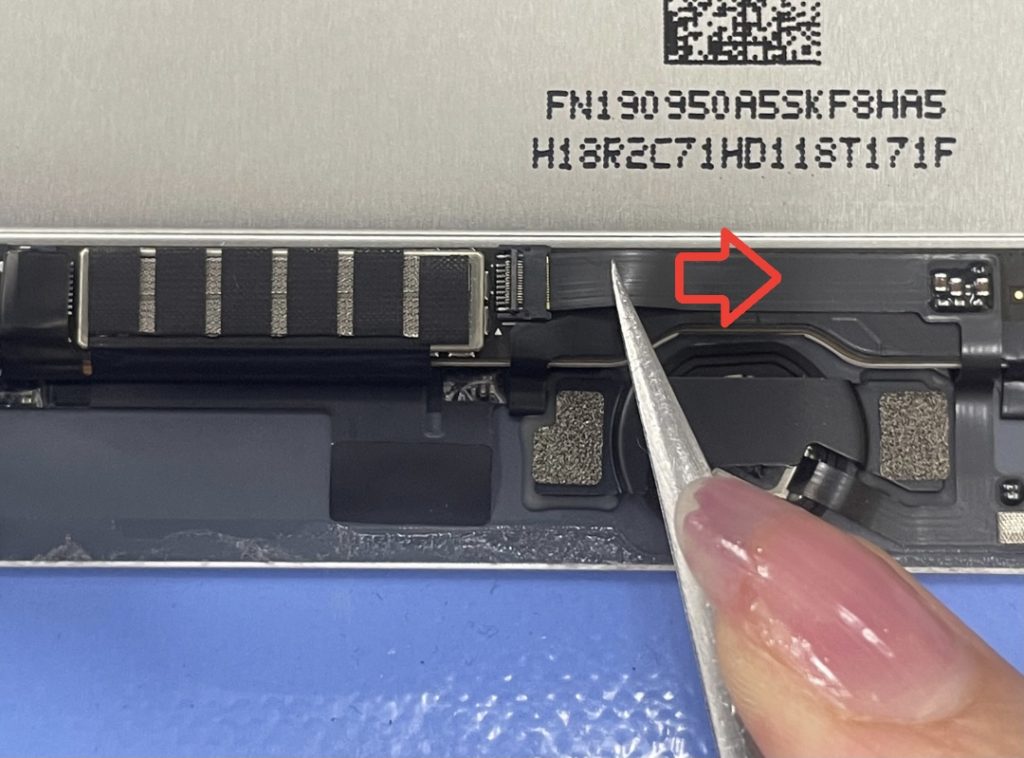

ラッジが起き上ったらコネクタケーブルをピンセットで掴み横に優しく引っ張っていきます。

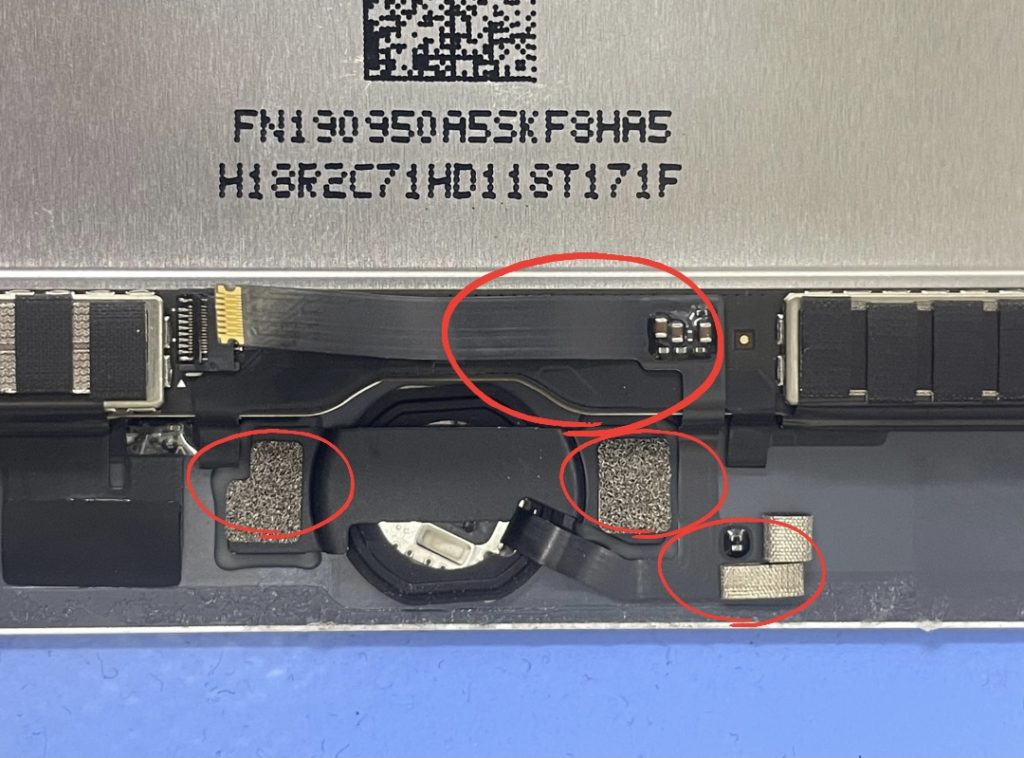

続いて、写真の赤丸部分に粘着が付いているので温めながら外していきます。

ホームボタンを欠損してしまうと、変えが効かず本体交換しかないので慎重に行います。

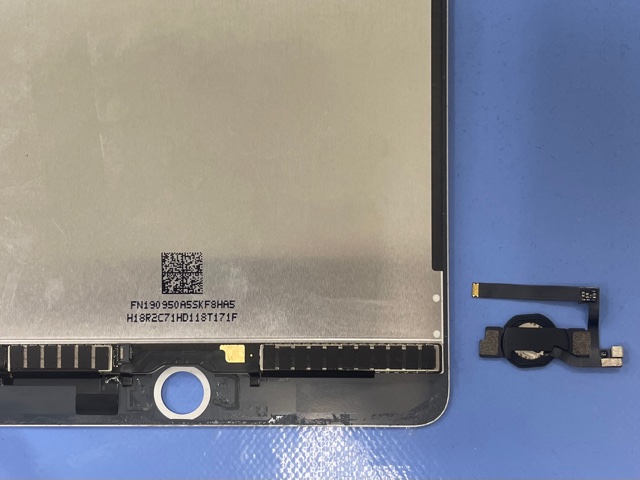

取り外しが完了しました!!

4、移植パーツを取り外す

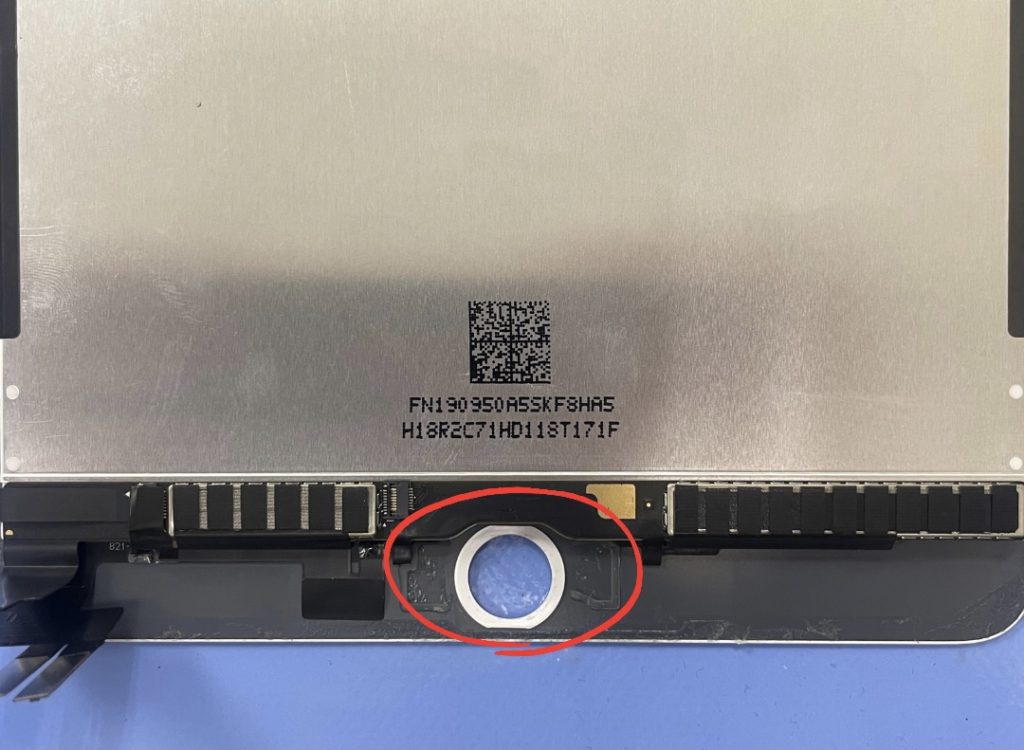

まずはホームボタンのスペーサーです。ヘラ等を使用すると簡単に取り外しができます。

このスペーサーが無いとホームボタンの押し心地が変わってしまうので必ず移植します。

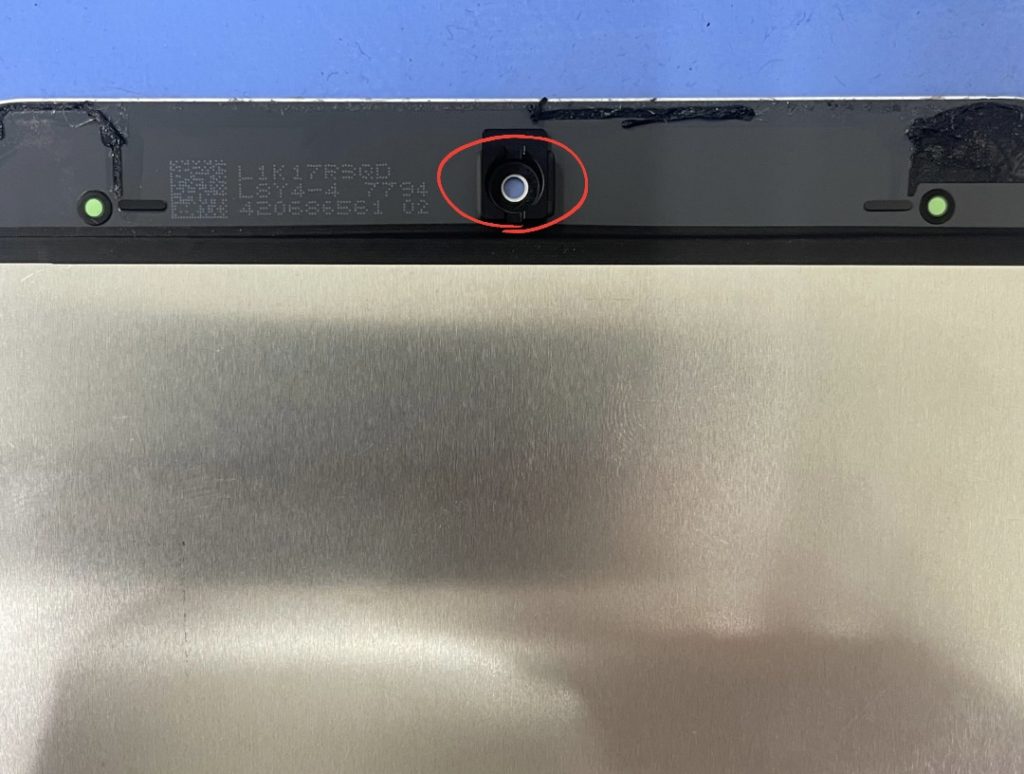

そしてカメラガイドです。

こちらもインカメラを固定しているガイドなので移植しましょう。

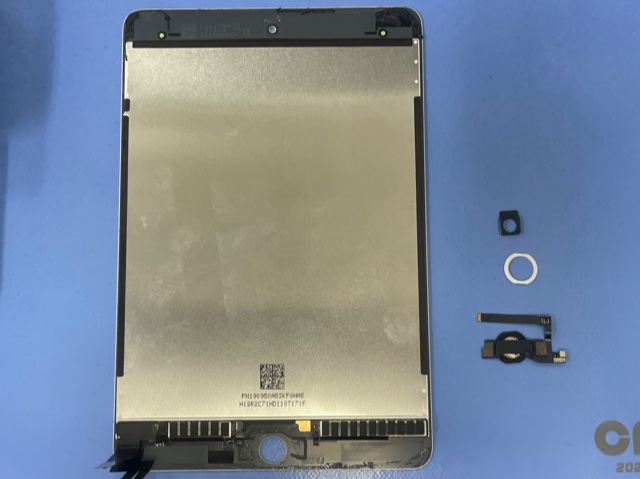

こちらで元パネルに付いていた移植パーツの取り外しが完了したので、

この3つの移植パーツを新しいパネルに移植します。



5、本体フレームの清掃

防塵シールやガラス破片をフレームに残したまま圧着すると

フロントパネルを破損させてしまう可能性があります。

残ったシールの接着を落とすことで段差無くフレームに貼り付ける事ができます。

粘着は粘っこいのでパーツクリーナーを使用して入念に綺麗にしましょう。

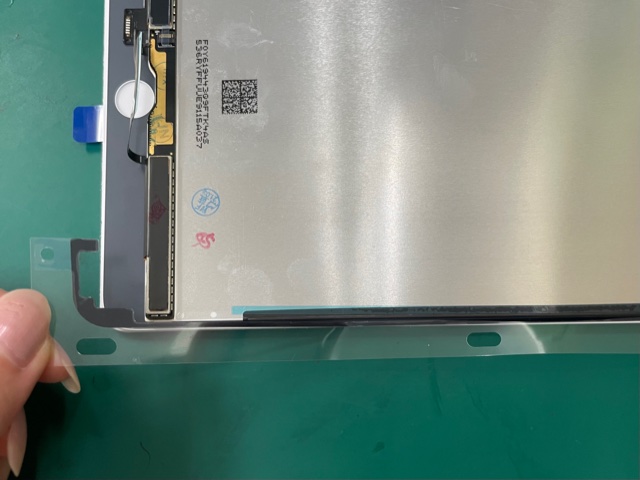

そのあとは新しいパネルに防塵テープを貼り付けます。



本体フレームの清掃、新しいパネルに移植パーツの取り付けが完了しましたら

タッチや液晶表示等の動作がしっかり出来るか確認します。

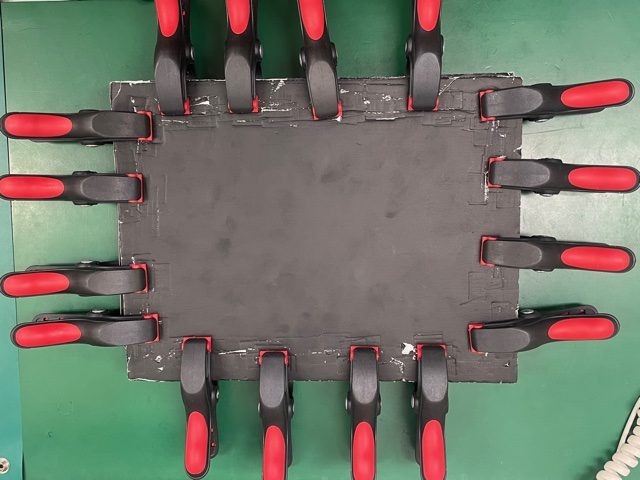

6、圧着作業をする

修理後の圧着作業を怠ってしまうと画面が浮いてきてしまう可能性があるので

アイサポでは原則半日程度のお預かりとなります。

カメラガイド部分とホームボタン部分の圧着は避けます。



半日後、画面に浮きがない事を確認して修理完了となります。





修理前と修理後の比較画像

データもそのまま綺麗に液晶交換が完了いたしました。





iPadの修理について

その他にも以下の症状に当てはまるものがあればお問合せください。

・フロントパネルのひび割れ(小さなひび割れ、画面全体の破損)

・画面表示不良(緑の線、画面真っらで映らない)

・タッチパネル不良(タッチが効かない、触ってもいない場所が勝手に反応する)
