Google Pixel5 バッテリー交換修理

当店ではお預かり前、修理後、お渡し時に以下17項目の動作確認を行っております。

・起動
・SIM認識
・液晶表示／有機EL表示
・タッチパネル（3Dタッチ）
・ホームボタン（SE2,SE3と8Pまでの機種）
・指紋認証／顔認証
・ボリュームボタン
・マナーボタン
・バイブレーター
・スリープボタン／サイドボタン
・カメラ（イン・アウト）
・マイク反応（上・下）
・スピーカー（上・下）
・近接センサー
・調光センサー
・充電コネクタ
・発信・受話確認

今回は起動できない状態のため動作確認は省略しました。

・修理の内容・手順

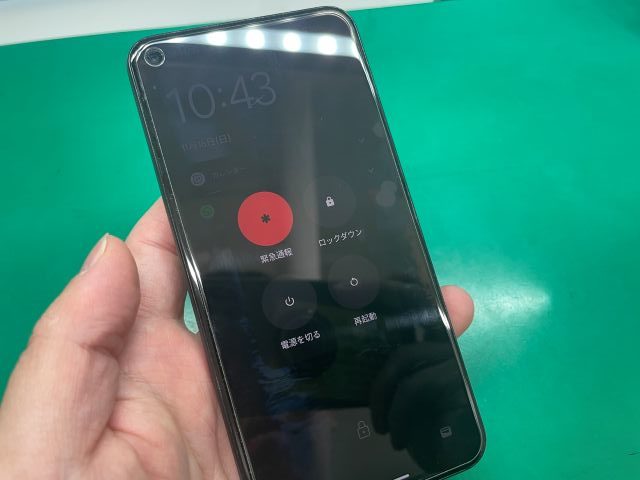

1.電源を落とします。

2.本体を温め、粘着を弱めて画面を外していきます。

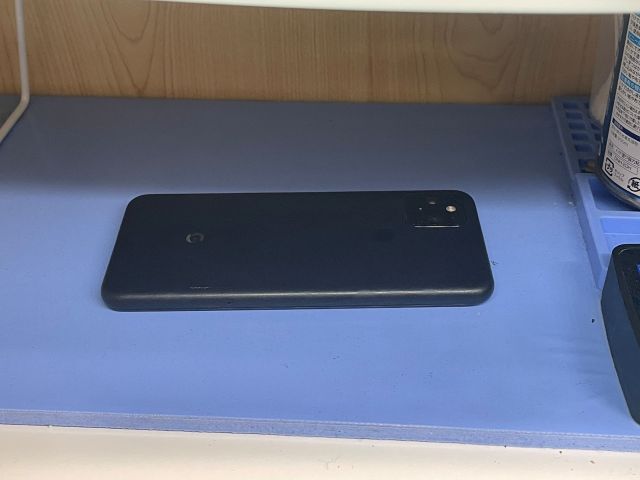

   画面の粘着が非常に強力となっているため、加熱マットを使用し60～70℃で温めます。

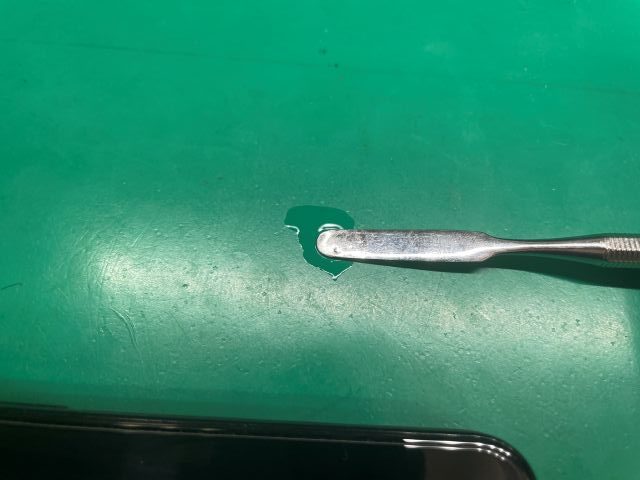

　粘着を弱める液体を使用し、画面下部に金属ヘラで隙間をつくります。

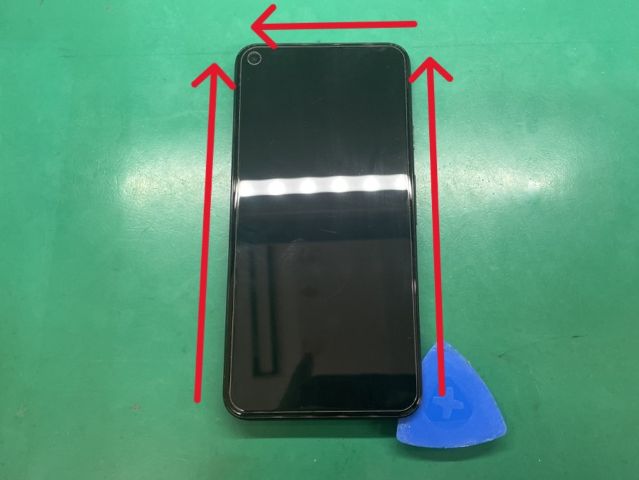

　その後、下の写真の赤線にしたがって画面を慎重に開けていきます。

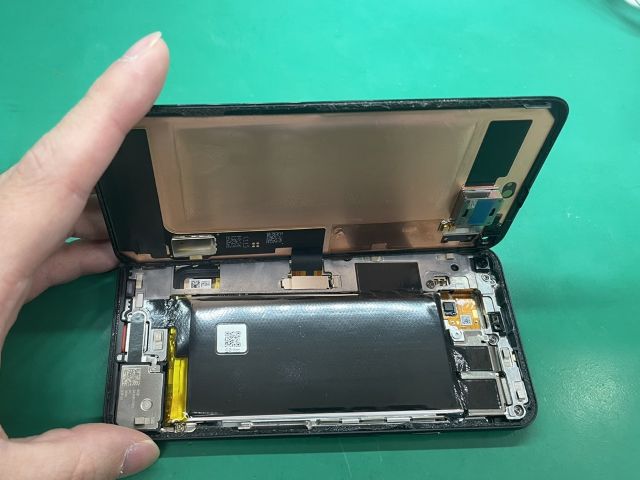

　無事に画面を開けることが出来ました。

3.本体とパネルを分離していきます。

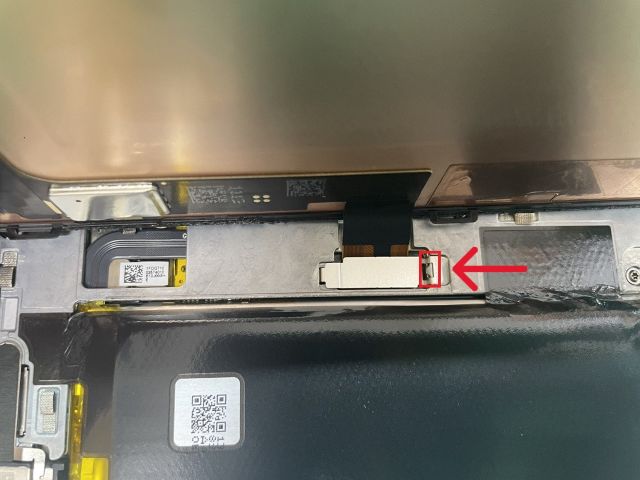

　まず、ケーブルを固定している金属カバーを外します。

　上部が突起で固定されているため、矢印の方向に押し込むようにして外します。

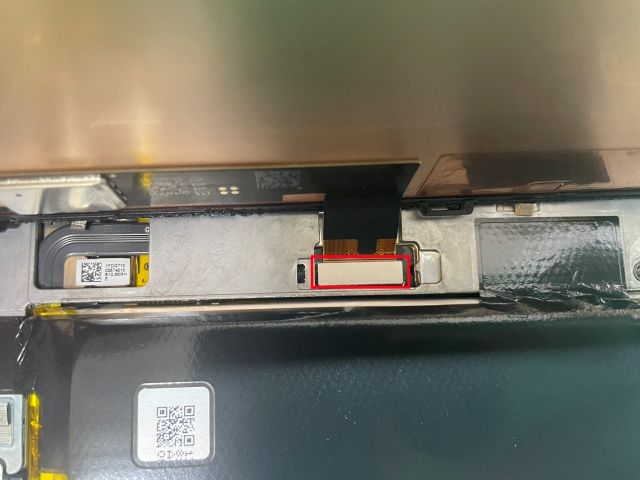

　続いて、ケーブルのコネクタを外していきます。

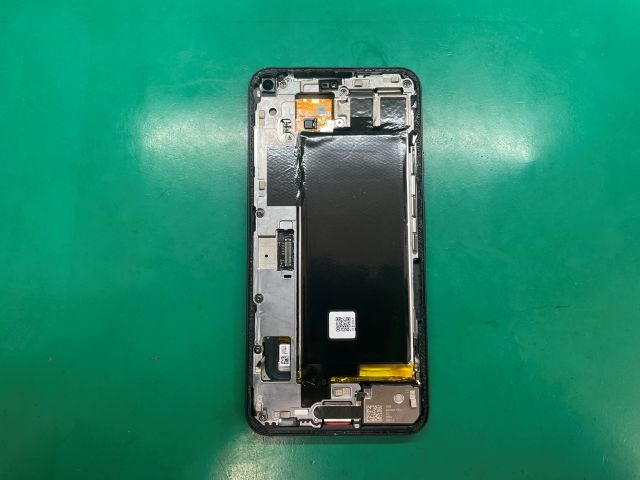

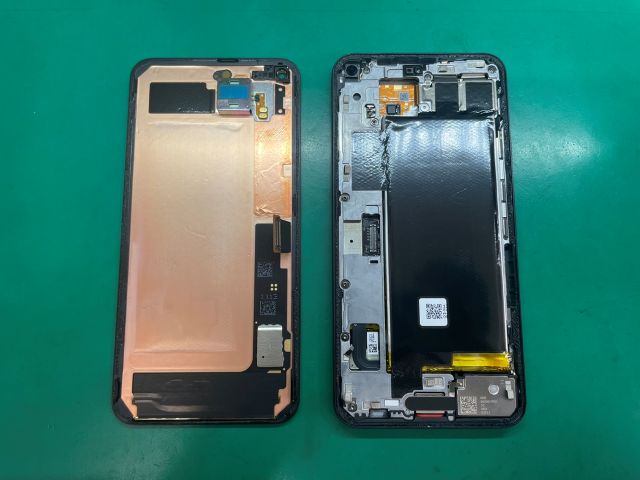

　分離完了です。

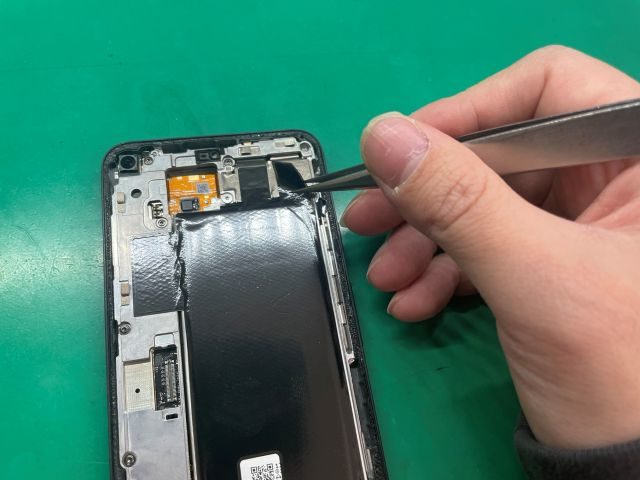

4.バッテリーの上に張り付けられている放熱シートを剥がします。

　かなり破れやすい設計となっているため、ピンセットを利用して慎重に作業を行ないます。

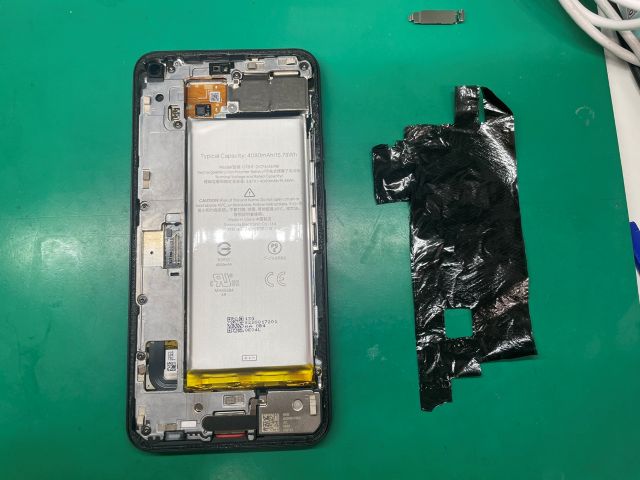

　取り外し完了です。

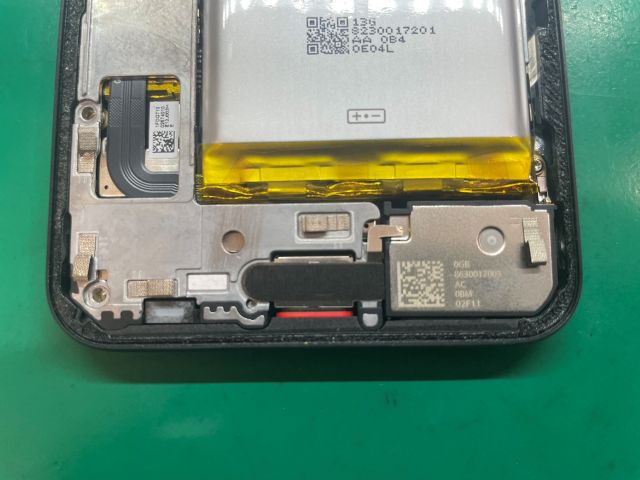

5.画面下部の金属カバーを取り外します。

　こちらも黒いシールを剥がしてます。

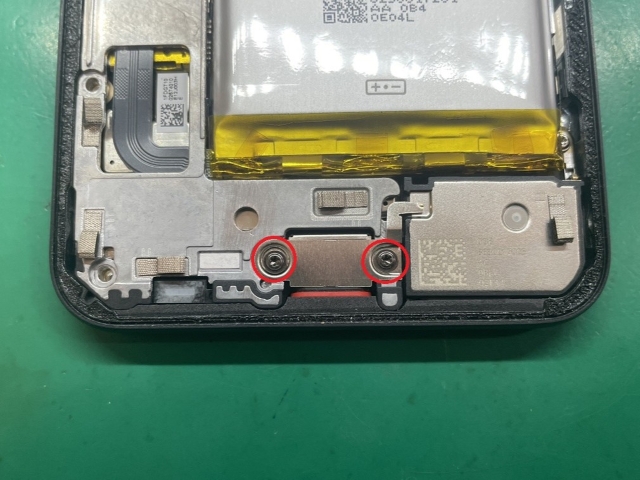

　金属カバーはT3ネジ二本で固定されているので、外していきます。

6.基盤を覆っているプレートを取り外します。

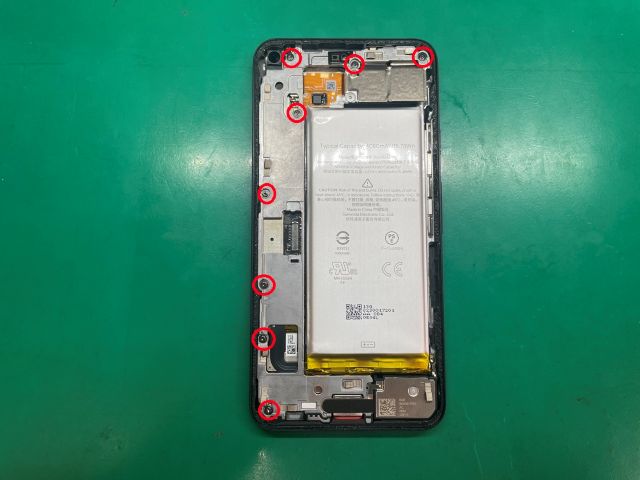

　T3ネジで八か所固定されているので、外していきます。

　ネジがすべて取りはずすことが出来ましたので、プラスティックヘラを利用してプレートを外します。

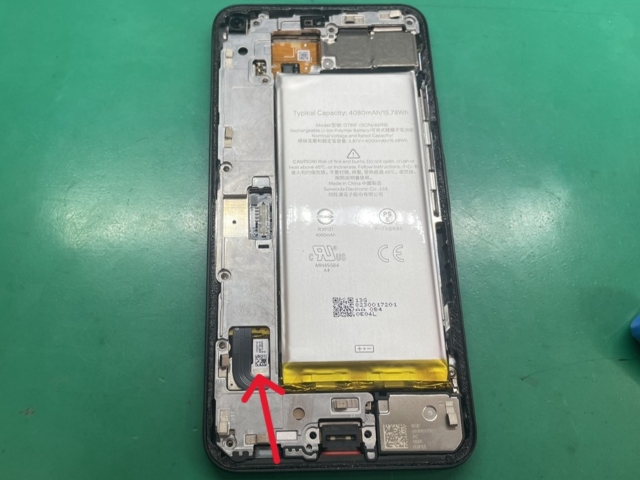

　下部から矢印の方向に向かって浮かしていきます。

　取り外し完了です。

7.バッテリーを取り外します。

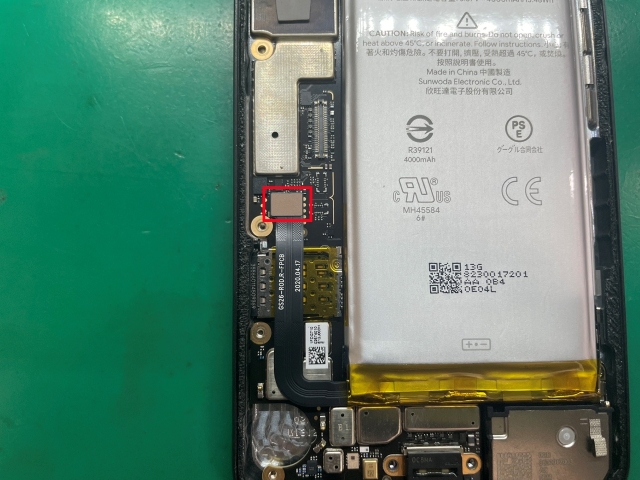

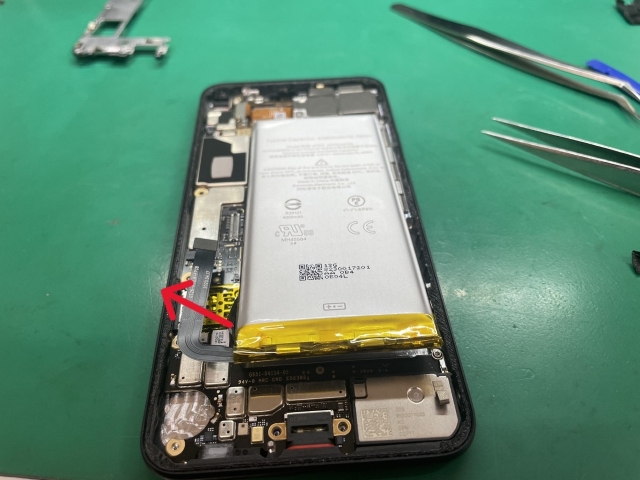

　基板に気を付けながらケーブルを外します。

　バッテリーは上下二本のシールで固定されています。

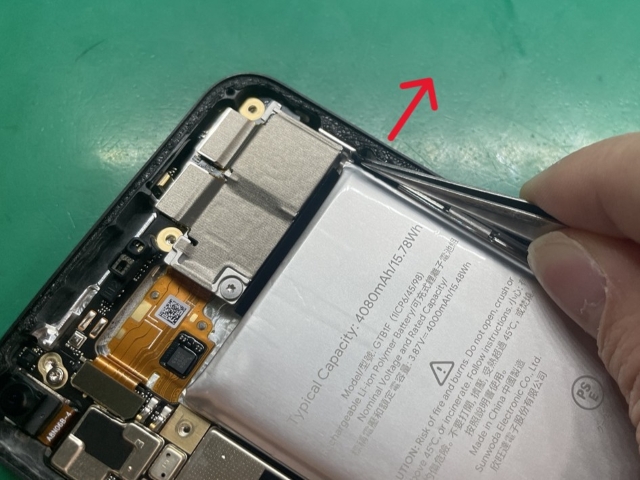

　本体を温めて粘着を弱くしたのち、ピンセットを使用して剥がしていきます。

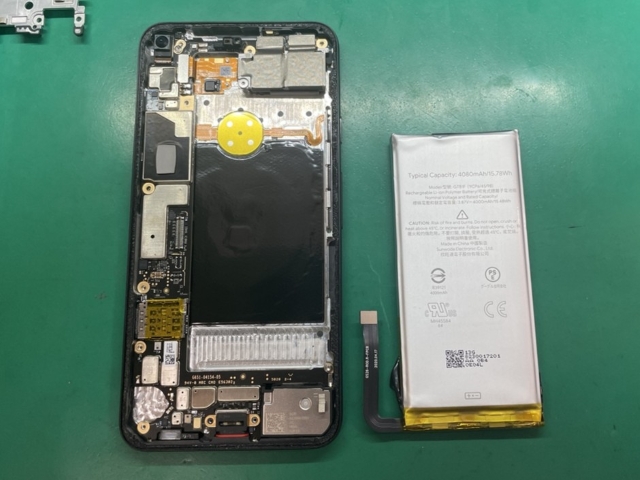

　取り外し完了です。

8.新しいバッテリーを取り付けます。

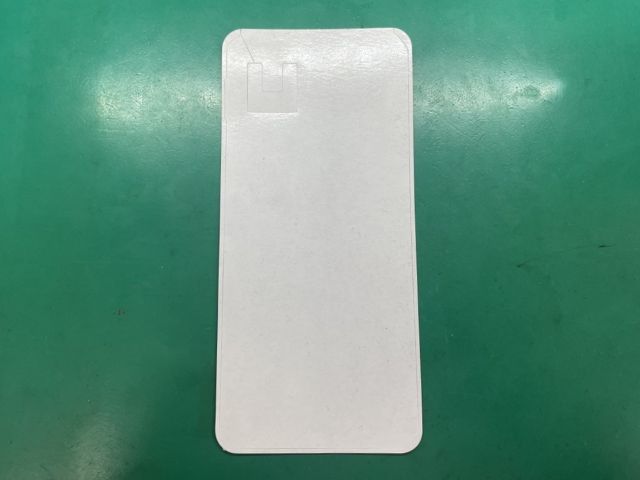

9.防塵シールを張り付けます。

　一度開けた端末は水・埃が入りやすくなりますので、シールを張り付けて対策します。

10.パーツをもとに戻し、動作確認を行ないます。

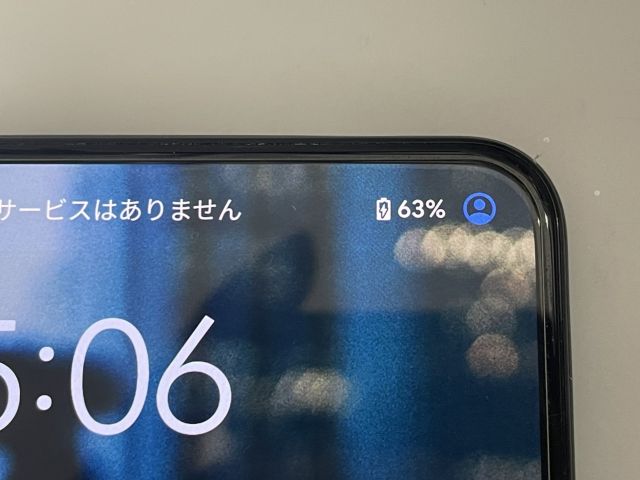

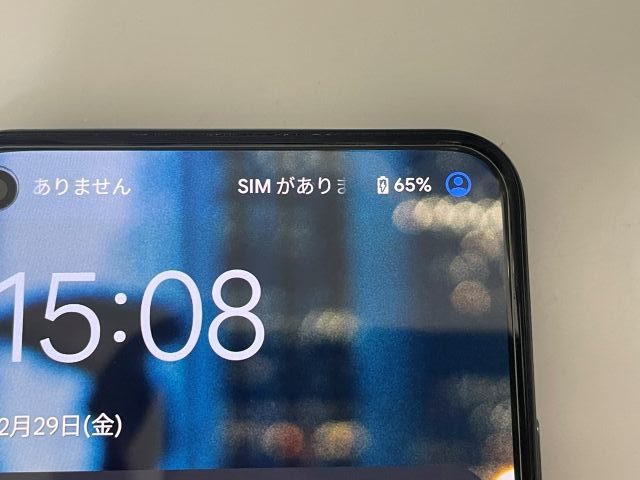

    動作に不備なく、バッテリーが正常に溜まっておりましたのでパネルをとじる作業を行ないます。

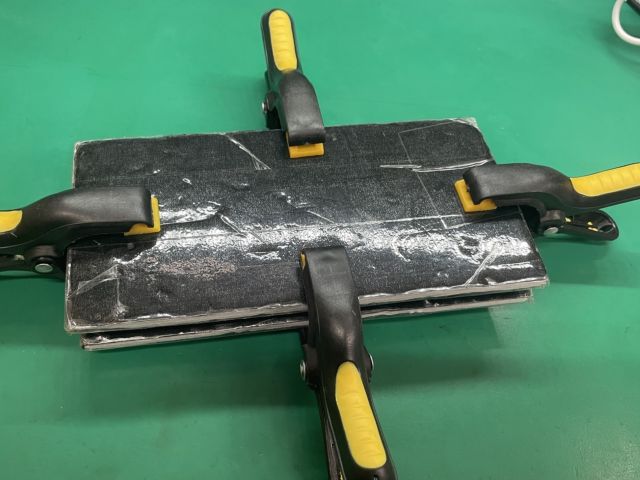

11.画面を閉じ、再び浮かないように圧着作業を10～15分程行ないます。

12.修理完了です。
