iPadPro11インチ第三世代 フロントパネル交換修理の手順をご紹介

当店ではお預かり前、修理後、お渡し時に以下14項目の動作確認を行っております。

・起動
・SIM認識
・液晶表示／有機EL表示
・タッチパネル（3Dタッチ）
・ホームボタン
・指紋認証／顔認証
・ボリュームボタン
・マナーボタン
・スリープボタン／サイドボタン
・カメラ（イン・アウト）
・マイク反応（上・下）
・スピーカー（上・下）
・調光センサー
・充電コネクタ

・修理の内容・手順

1.電源を落とし、端末を専用の過熱マットで温めて粘着を弱めます。

2.画面とフレームの隙間に薄いヘラを差し込み、画面の粘着を剥がしていきます。

4.四方の粘着がとれたので、画面上部にあるセンサー類のケーブルを外していきます。

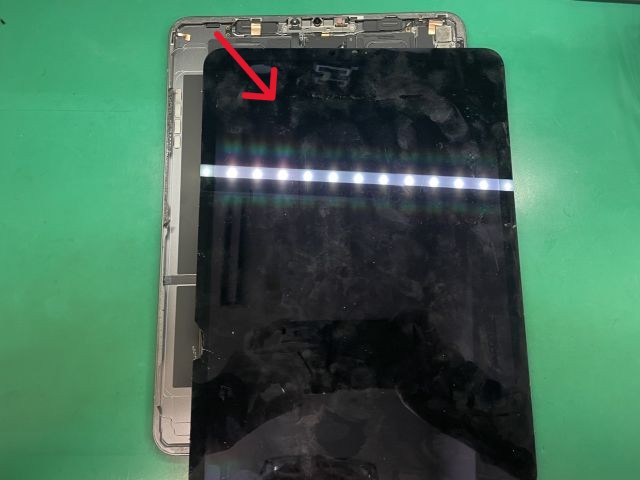

　 画面を右下にずらし、ケーブルを固定しているカバーを外します。

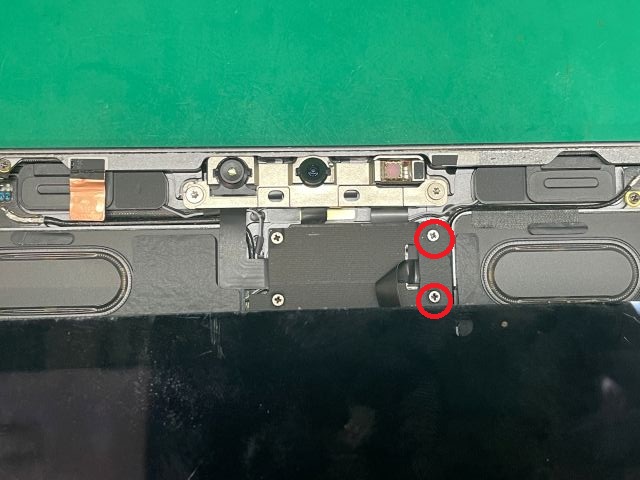

　 カバーは+ネジで二か所固定されています。

　 カバーが取れましたら、下部のケーブルをヘラで外します。（写真省略）

5.本体と画面を分離します。
　 ケーブルは金属カバーによって固定されています。
 　＋ネジ5本で固定されているので、外していきます。

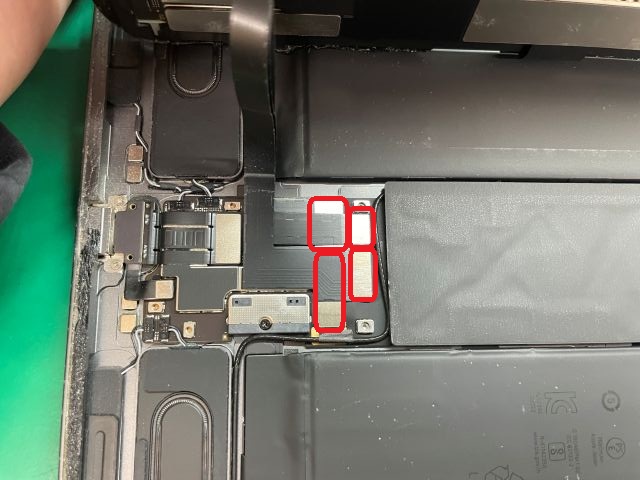

　 つづいて、ケーブルを4か所外します。

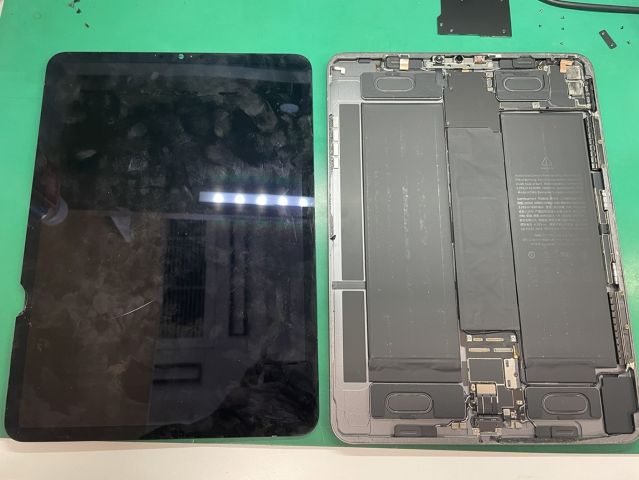

　分離完了です。

6.タッチパネルのケーブルを外します。
　このケーブルを移植しないと、タッチパネルが反応しません。
　ケーブルの下にネジが隠れているので、ヘラなどで粘着を剥がしていきます。

　 金属カバーを取り外します。
　 +ネジを二カ所外していきます。

　 続いて、コネクタを二カ所外して完了です。

7.センサー類を外していきます。

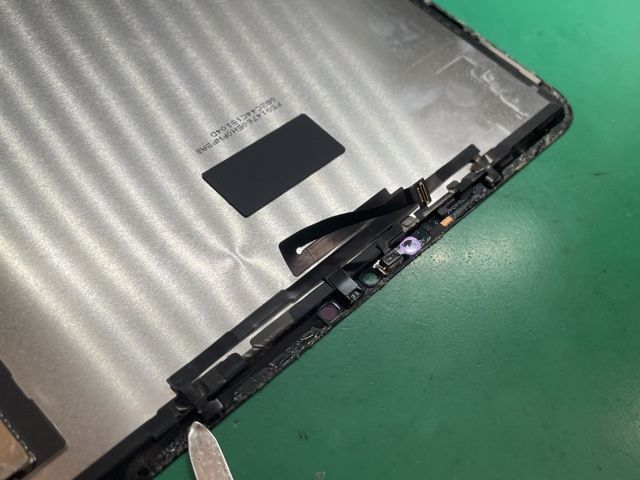

　 まずパネルに接着されているケーブル部分を剥がします。
　 パネルを温めたり、粘着を弱める専用液を使用しながら慎重にヘラで剥がしていきます。

　 無事にケーブルを剥がすことが出来たので、ガラスに固定されているセンサー部分に取り掛かります。
　 非常に壊れやすい部品なので、薄い金属ヘラを用いて傷つけないように作業を行います。

　 無事に取り外すことが出来ました！

8.ケーブル・センサー類を新しいパネルに移植します。

9.パネルに防塵シールを貼り付けます。
　一度開けると耐水・防塵機能が低下しますので、少しでも強くするよう対策しております。

10.新しいパネルを取り付け、この段階で動作に問題がないかどうか確認致します。

11.動作確認が問題なかったので、部品を戻し、画面を圧着します。

　画面は粘着のみで固定されいるので、一日ほど時間をかけて圧着していきます。

12.圧着が完了し、画面に浮きが無い事、動作に不備がないことが確認できました。

　これにて、修理完了です。
