iPhone13Pro カメラレンズガラス交換の修理事例

当店ではお預かり前、修理後、お渡し時に以下17項目の動作確認を行っております。

・起動
・SIM認識
・液晶表示／有機EL表示
・タッチパネル（3Dタッチ）
・ホームボタン（SE2,SE3と8Pまでの機種）
・指紋認証／顔認証
・ボリュームボタン
・マナーボタン
・バイブレーター
・スリープボタン／サイドボタン
・カメラ（イン・アウト）
・マイク反応（上・下）
・スピーカー（上・下）
・近接センサー
・調光センサー
・充電コネクタ
・発信・受話確認

今回は起動できない状態のため動作確認は省略しました。

・修理の内容・手順

1.まず下ネジを外します。

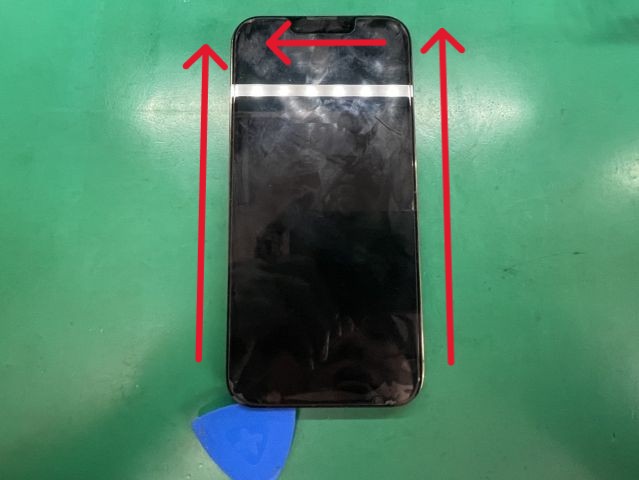

2.本体を温め、粘着を弱めて画面を外していきます。

   iPhone12以降の端末は画面の粘着が非常に強力となっているため、加熱マットを使用し60～70℃で温めます。

　粘着を弱める液体を端末下部になじませ、専用器具を用いて隙間を作ります。

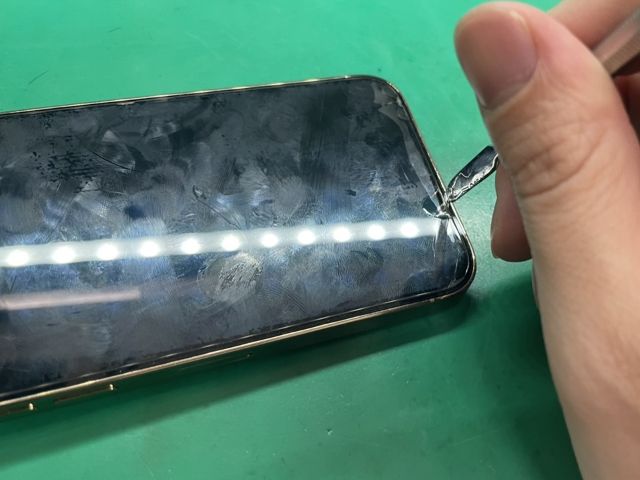

　その後、隙間からヘラを挿し込んで粘着を剥がしていきます。

　無事に開けることができました。

4.リアカメラを外していきます。

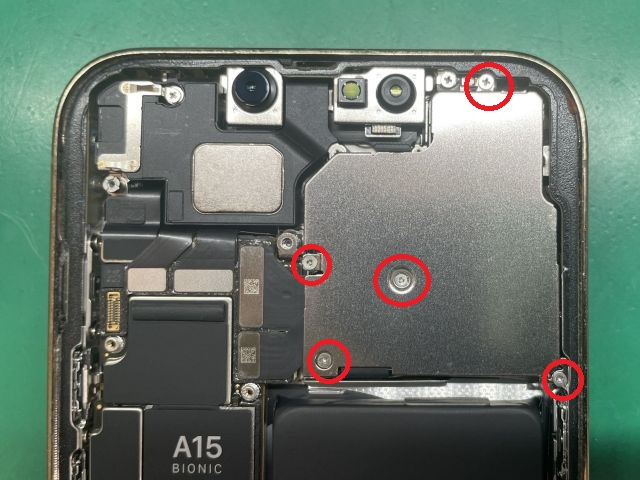

　こちらも金属カバーで固定されています。

　Yネジで４か所、＋ネジで１か所締められているので、外します。

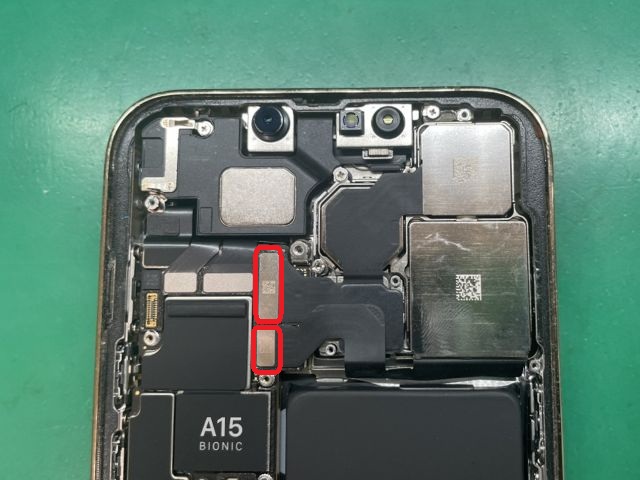

　続いて、リアカメラのケーブルを外します。

　プラスチックヘラでリアカメラ本体を持ち上げ、取り外し完了です。

5.カメラガラスを取り除きます。

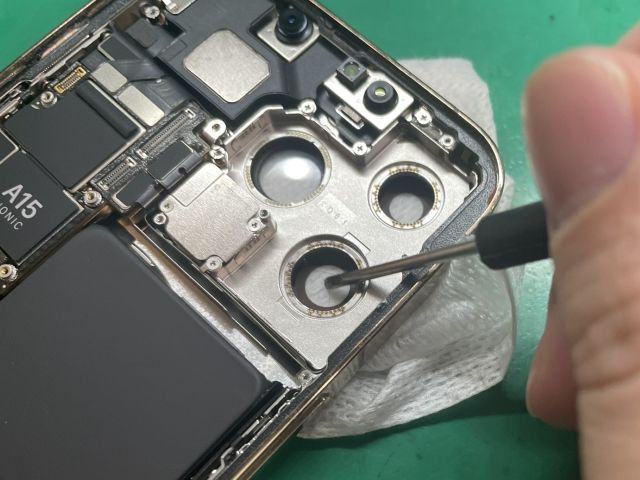

　内部が損傷しないように、内側からマイナスドライバーで押し込むようにしてガラスを割っていきます。

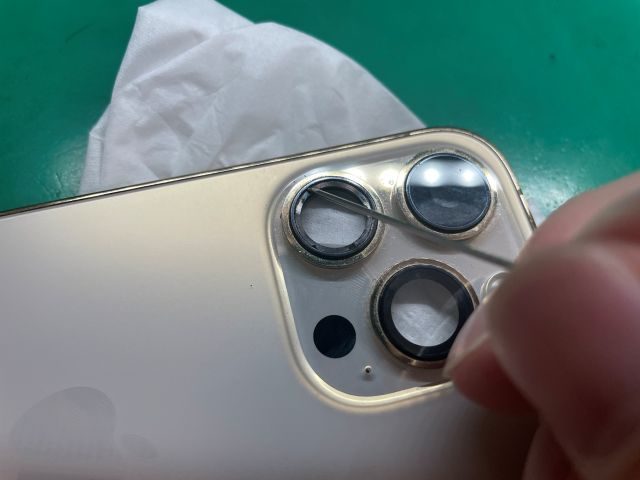

　フレームに細かいガラス片が残りますので、マイナスドライバーやピッカー、爪楊枝などを用いて粘着剤まで取り除いていきます。

6.カメラレンズガラスを取り付けます。

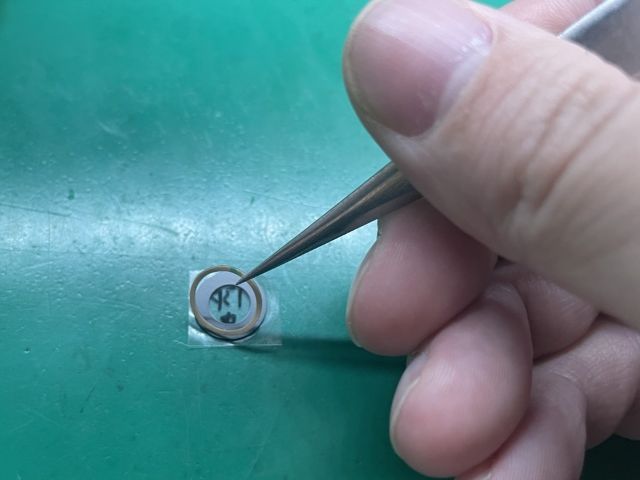

　新しいカメラレンズガラスに接着剤を貼り付けます。

　少しでもはみ出すと汚れが目立ちますので、ピンセットなどを用いて慎重に作業いたします。

　両面テープを剥がし、本体に取り付けます。

　指紋や汚れがないかどうか確認を行ない、取り付け完了となります。

7.防塵シールを本体に貼り付けます。

　一度画面を開けますと、防塵・耐水機能が弱まりますので、当店では防塵シールで補強しております。

8.パーツを全て戻し、動作に問題がないかどうか確認致します。

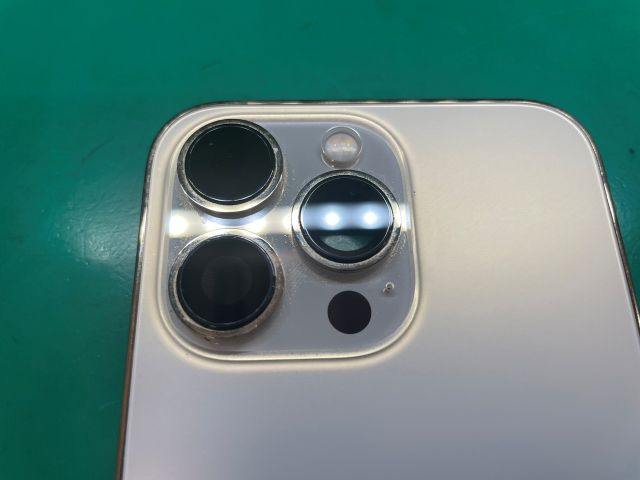

　カメラのピントがしっかりとあっているかどうか、傷がないかどうか確認して修理完了です。
