iPad Air4 バッテリー交換修理の手順をご紹介

当店ではお預かり前、修理後、お渡し時に以下14項目の動作確認を行っております。

・起動
・SIM認識
・液晶表示／有機EL表示
・タッチパネル（3Dタッチ）
・ホームボタン
・指紋認証／顔認証
・ボリュームボタン
・マナーボタン
・スリープボタン／サイドボタン
・カメラ（イン・アウト）
・マイク反応（上・下）
・スピーカー（上・下）
・調光センサー
・充電コネクタ

・修理の内容・手順

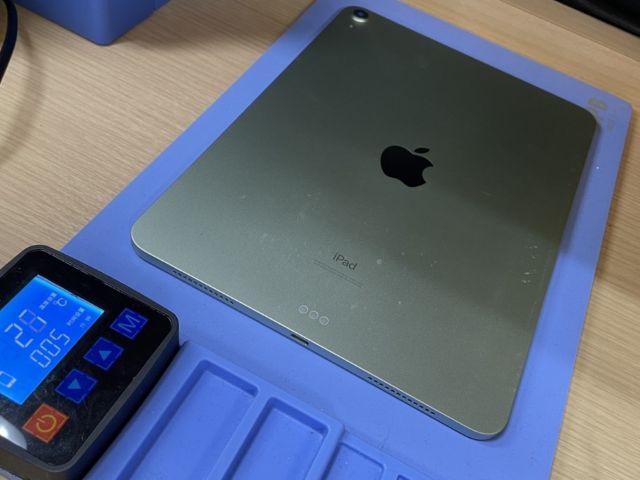

1.電源を落とし、端末を専用の過熱マットで温めて粘着を弱めます。

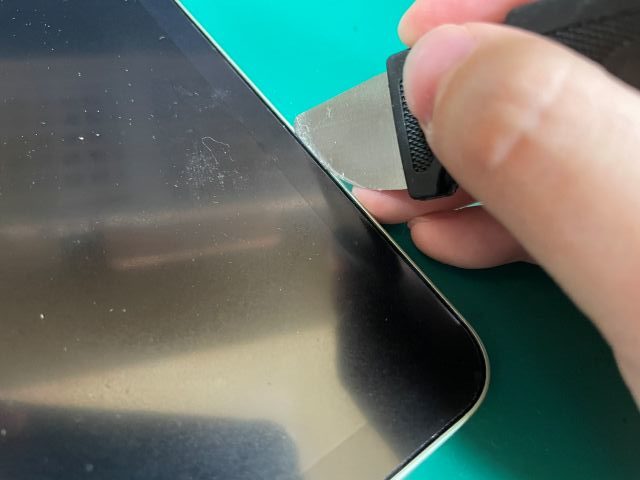

2.画面とフレームの隙間に薄いヘラを差し込み、画面の粘着を剥がしていきます。

　無事に開けることが出来ました！

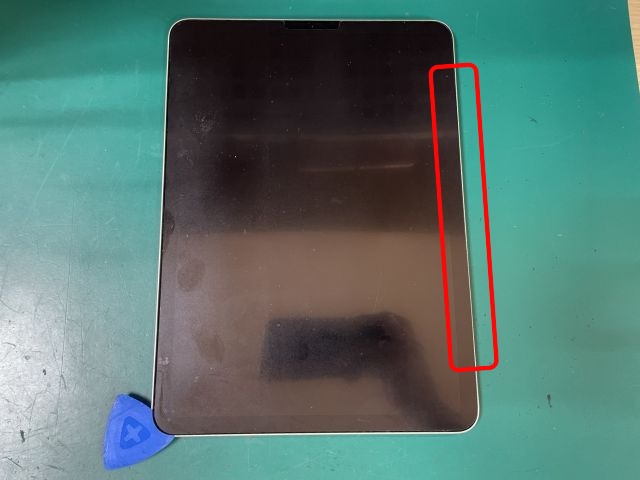

4.本体と画面を分離します。

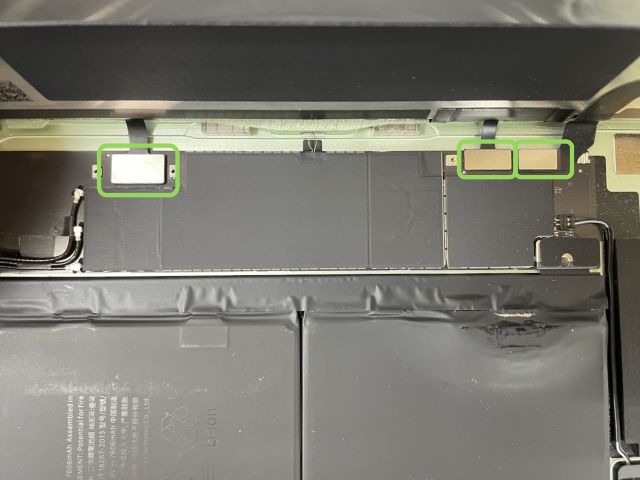

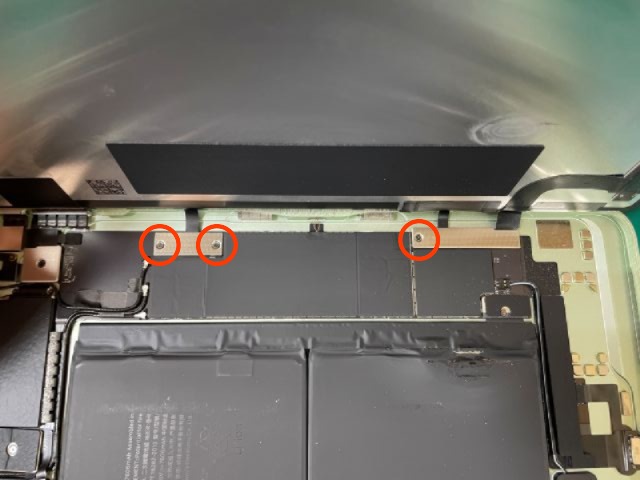

　ケーブルは金属カバーによって固定されています。

　＋ネジ三本で固定されているので、外していきます。

つづいて、ケーブルを二か所外します。

　分離完了です。

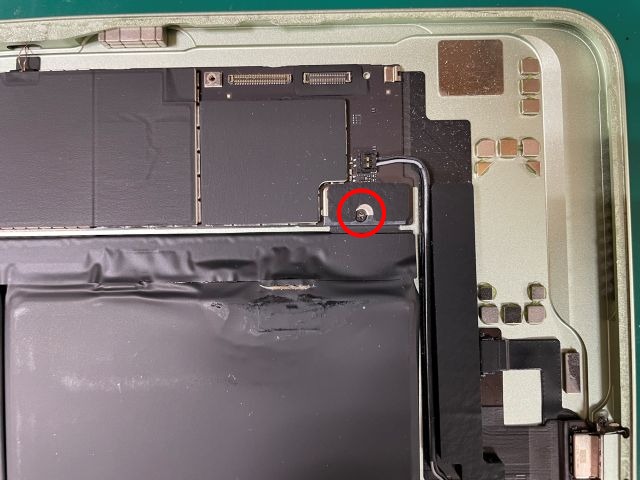

6.バッテリーネジを外します。

　＋ネジによって一か所固定されています。

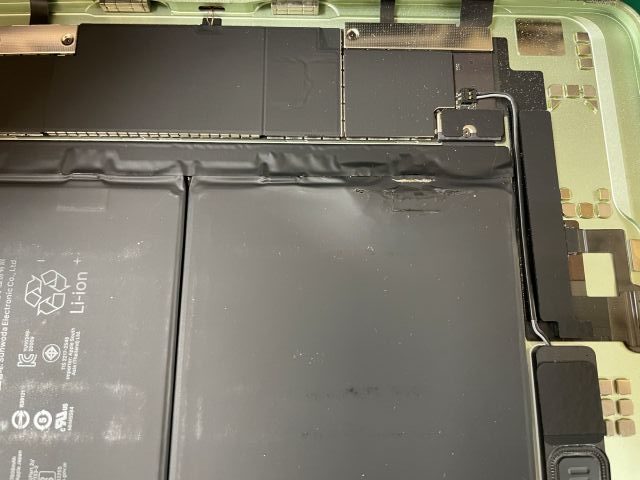

　ここで、バッテリーを観察してみます。

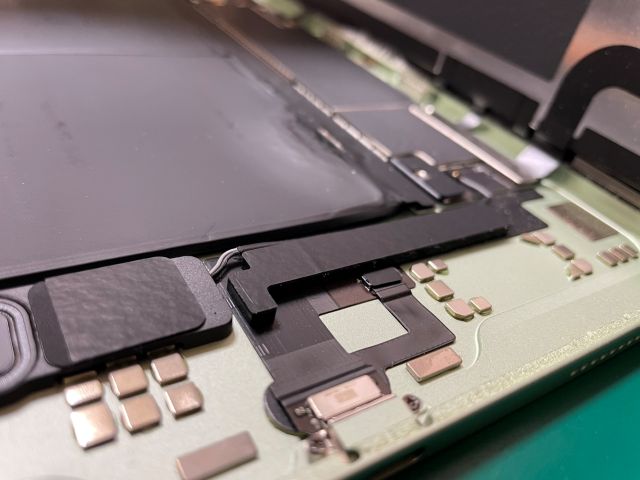

　バッテリーは基板側にかけて膨張しています。

　また、下部にかけては亀裂がはいっているので、危険な状態であったことが分かります。

7.それでは、バッテリーを外していきましょう。

　バッテリーは強い粘着によって本体に固定されています。

　まず、専用マットを用いて本体を温め、粘着を出来る限り弱めていきます。

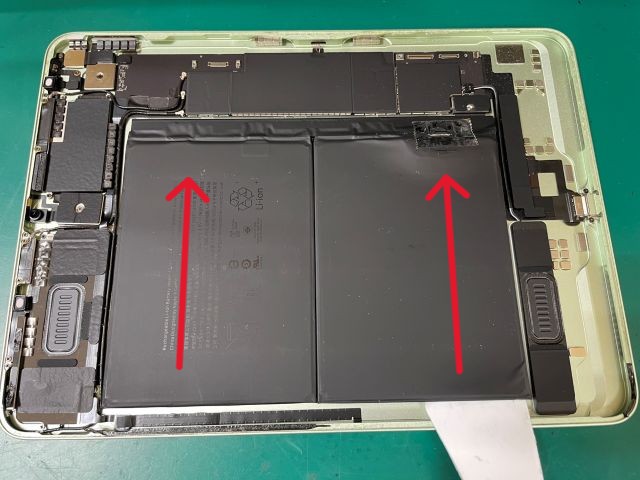

　その後、写真の矢印の方向にそってプラスチックヘラをバッテリーの下に挿し込み、

　粘着を剥がします。

　基盤にプラステックヘラが接触しないように力加減に注意して作業を行います。

　粘着が強い場合は、粘着を弱くする専用液を使用します。

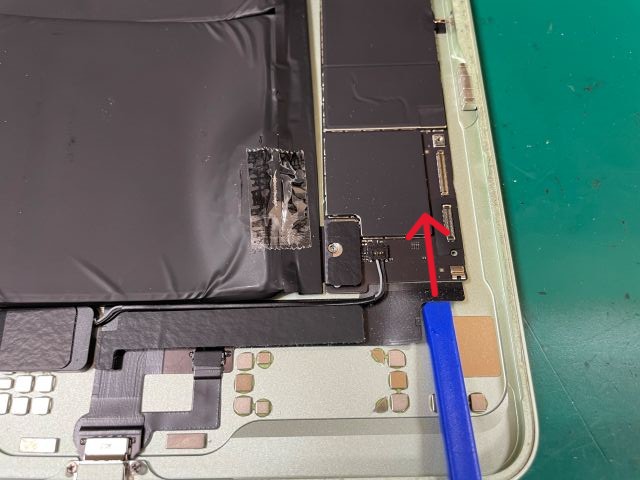

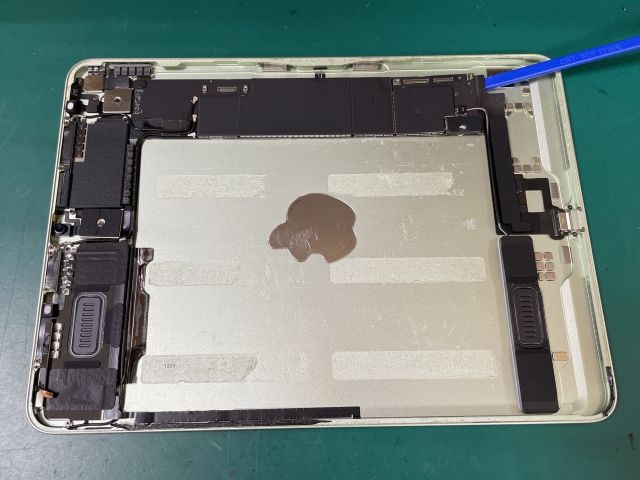

　ある程度バッテリーが外せましたら、次は基盤を持ち上げていきます。

　こちらもプラステックヘラを用いて作業しますが、内側に入れすぎると故障する場合があります。

　矢印にそって、必要であれば温めながら慎重に作業を行います。

 バッテリーを基板から取り外します。

8.新しいバッテリーに交換します。

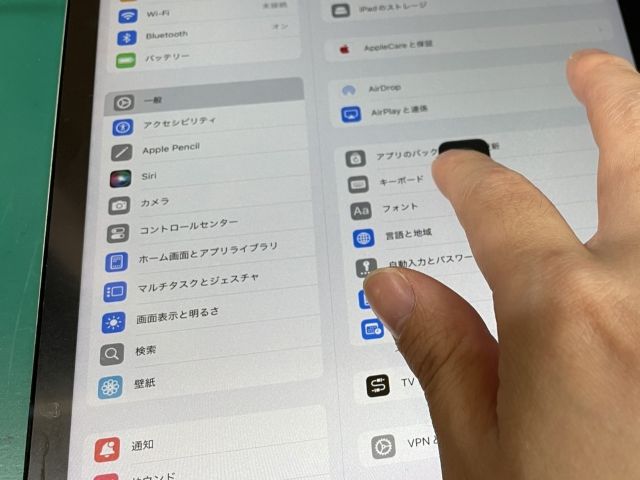

9.画面を取り付け正常にバッテリーがたまっていくか、その他の動作が問題ないか確認します。

10.動作確認が問題なかったので、部品を戻し、画面を圧着します。

　画面は粘着のみで固定されいるので、一日ほど時間をかけて圧着していきます。

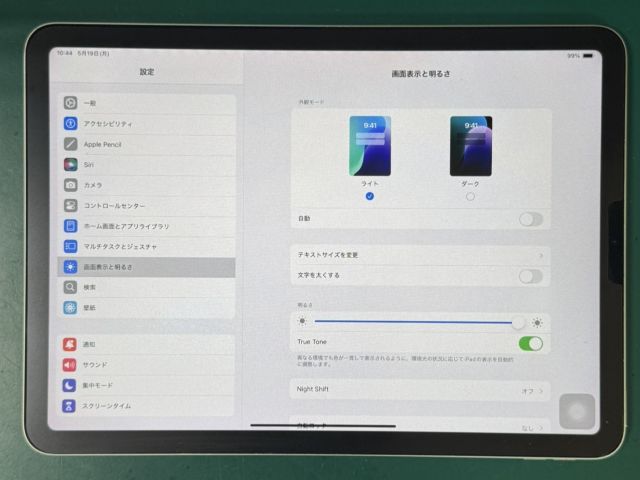

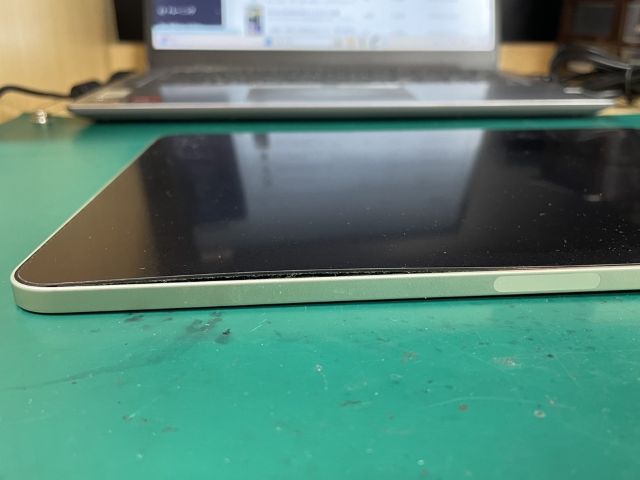

11.圧着が完了し、画面に浮きが無い事、動作に不備がないことが確認できました。

　これにて、修理完了です。
