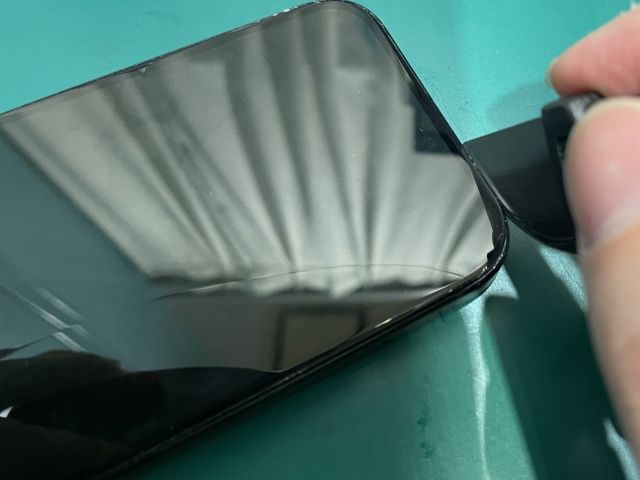

iPhone15 液晶破損の修理事例

当店ではお預かり前、修理後、お渡し時に以下17項目の動作確認を行っております。

・起動
・SIM認識
・液晶表示／有機EL表示
・タッチパネル（3Dタッチ）
・指紋認証／顔認証
・ボリュームボタン
・マナーボタン
・バイブレータ
・スリープボタン／サイドボタン
・カメラ（イン・アウト）
・マイク反応（上・下）
・スピーカー（上・下）
・近接センサー
・調光センサー
・充電コネクタ
・発信/受話確認
・水没反応

ー修理の内容・手順

1.電源を落とします。

　画面が真っ暗な状態のため、背面を開け電源コネクターを外す作業が必要となります。

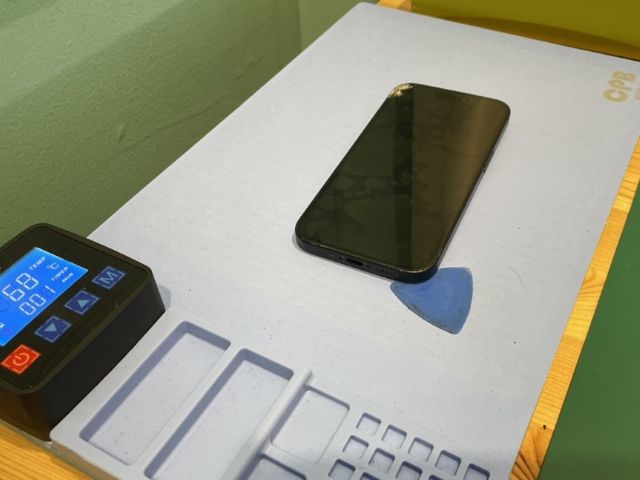

　下ネジを外し、背面を開けるため専用マットで60～70℃で温めます。

　隙間にプラスチックヘラを差し込み、背面下部を開けていきます。

　問題なければ、下部の赤線に沿って隙間を広げていきます。

　緑枠の部分にケーブルがありますので、ヘラを入れすぎないように注意して行います。

　作業完了です。

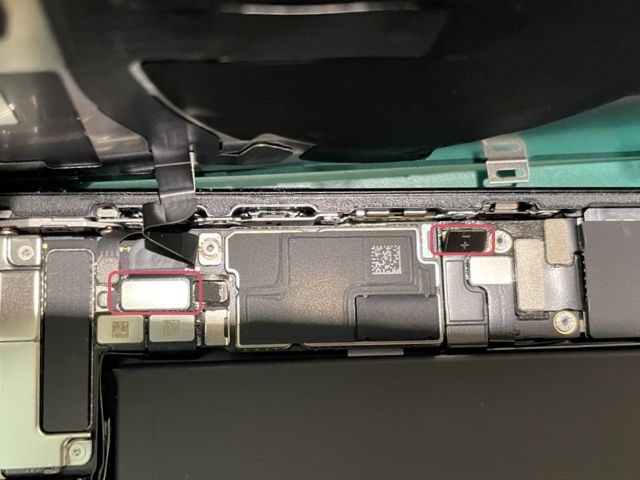

２.電源コネクタを外し、背面を分離します。

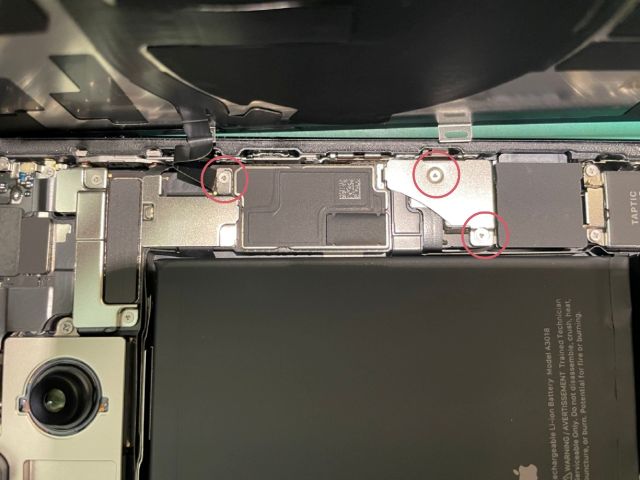

　Yネジで３か所固定されているので、外していきます。

　分離完了です。

３.電源が切れましたので、画面を開けていきます。

　背面と同様に専用マットで温め、専用液を使用して開けていきます。

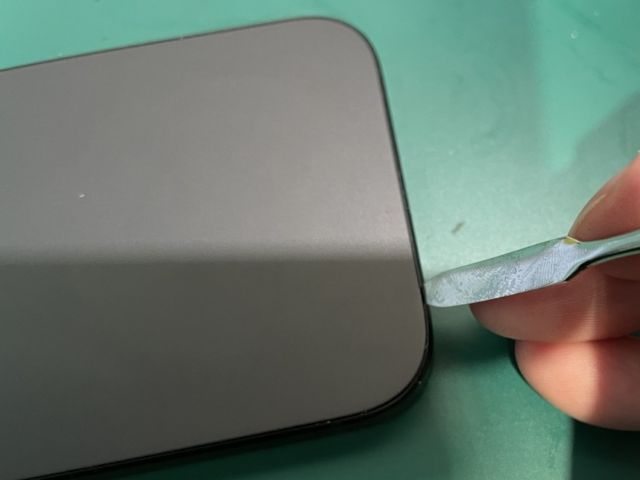

　下部に隙間が出来ましたら、三角ヘラを差し込みます。

　緑枠に画面のケーブルがあるので、赤線に従って慎重に粘着を剥がしていきます。　

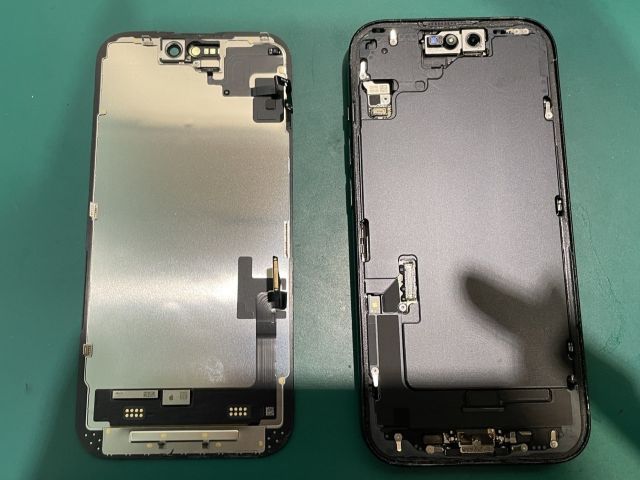

４.画面を端末から取り外します。

　ケーブルを固定してあるカバーは、2本のYネジで固定されています。

５.画面から、移植するフロントセンサーを取り外します。

　カバーと粘着で固定されているので、順番に作業していきます。

　カバーは＋ネジ一本で固定されています。

　粘着は写真の右半分のパーツを固定しています。

　画面を開けるときと同様に、温めと専用液を用いて開けていきます。

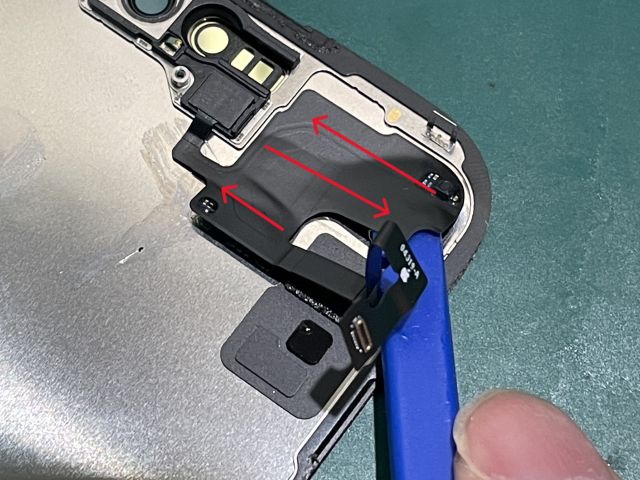

　赤線の方向にプラスティックヘラを入れて慎重に剥がしていきます。

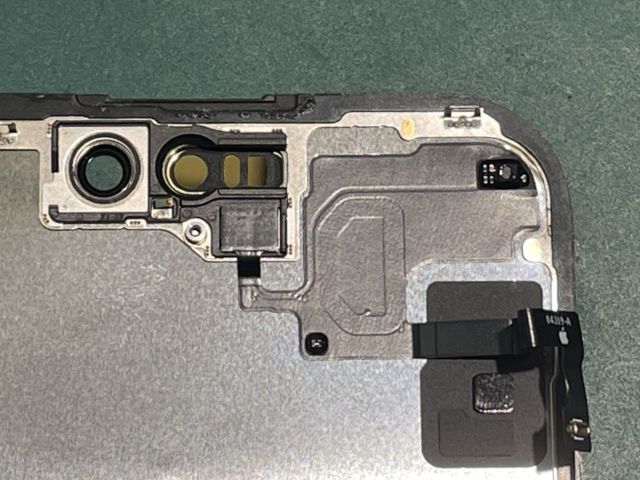

　無事に剥がし終えましたら、センサー部分を取り外します。

　センサーは専用の取り付け穴にぴったりとはまっています。

　金属ヘラを垂直にさしこみ、損傷させないように慎重に引き抜いていきます。

　分離完了です。

6.新しいパネルにフロントセンサーを移植します。

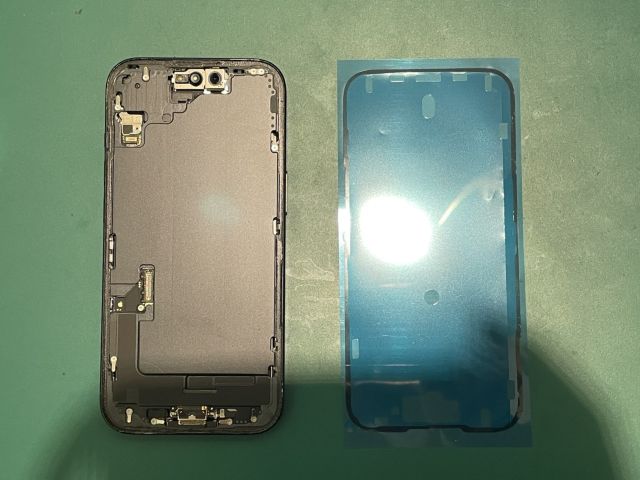

7.防塵シールを貼り付けます。

　一度取り外した端末はホコリや水が入りやすくなるので、粘着を強くします。

8.パーツを元に戻し、動作確認を行います。

　ここで不具合が発生していた場合は、コネクタのつけ直しやパーツ交換を行い改善するか

　どうか再度確認作業を行います。

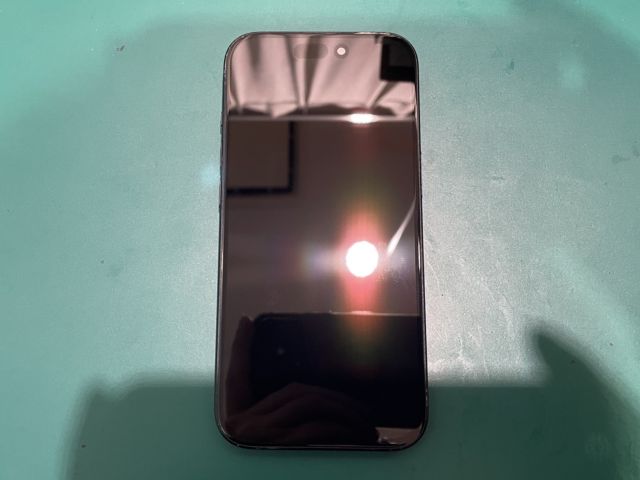

9.動作確認が問題なかったので、下ネジを取り付け修理完了です。
