こんにちは!iPhone修理アイサポ青森エルム店です!

本日はJoy-con修理のご紹介です。

当店ではswitchのJoy-con、画面割れ、液晶不良修理に対応可能です。

お見積もりやご相談などありましたらお気軽にお問合せ下さいませ。





-Joy-conSL,SRボタン交換修理

修理日時:2022年4月12日

修理機種:Joy-conSL,SRボタン

修理費用:3,480円(税込)

修理にかかった時間:約40分

-修理前の症状(故障状況)

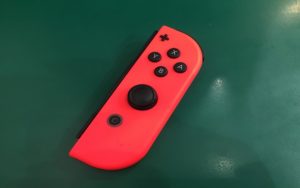

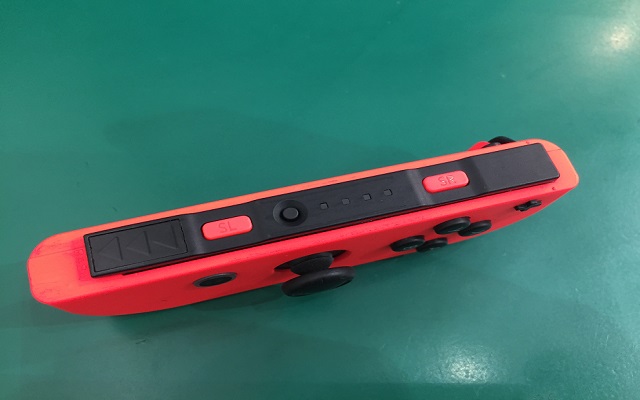

Joy-conのSLSRボタンが反応しないという症状です。

実際に押してみるとカチカチという感触がありません。

いわゆるボタンが潰れているという状態ですので修理が必要になります。

-修理内容・手順

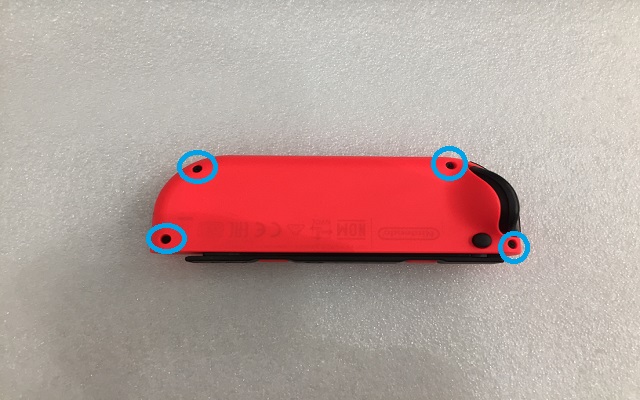

1.4か所のネジを外します。

ネジ山が潰れやすくなっていますのでしっかりおさえて回していきます。

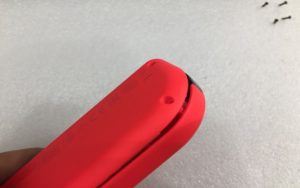

2.専用の薄いヘラを使ってJoy-conを開きます。SLSRボタン付近にはケーブルが通っていますので断線に気を付けながら開きます。

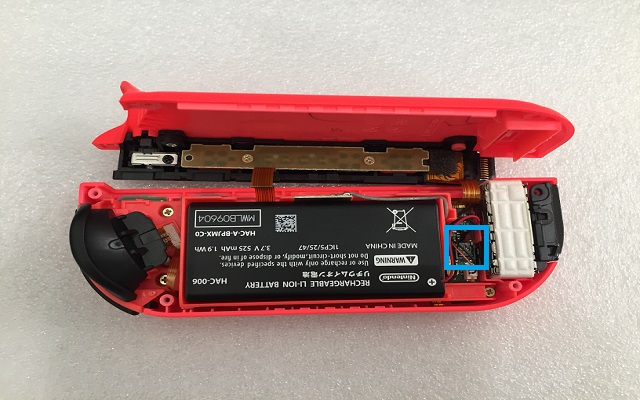

3.黒いパーツはバッテリーです。

バッテリーから伸びているコネクタを外します。

コネクタが繋がっているケーブルは細くなってますので、コネクタを外す際も慎重に状態を確認しながら作業をしていきます。

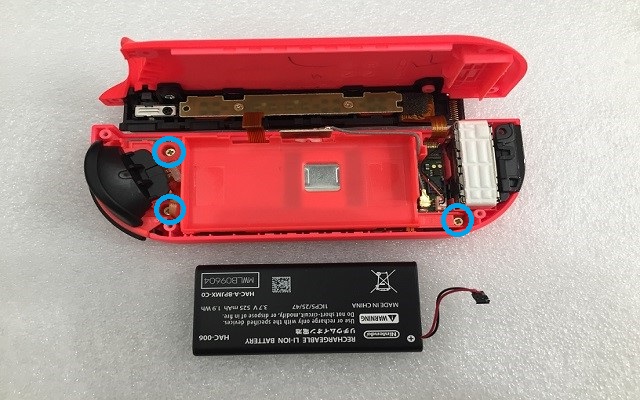

4.バッテリーを外し終えたら、メインの基板の上に乗っているカバーを外します。

3か所のネジを外します。

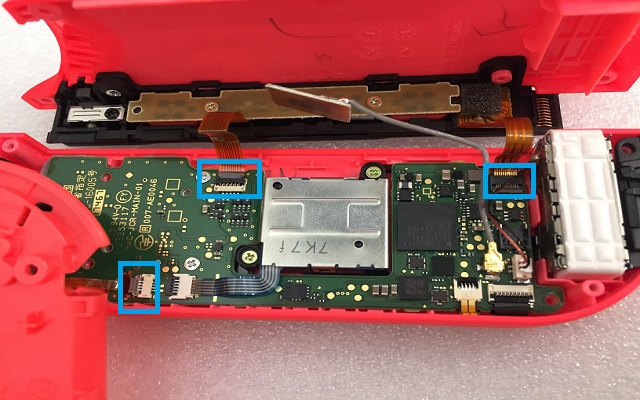

5.各ボタンのケーブルを外します。

そのまま引き抜くことが出来ない仕様になっていますので、アクチュエーターを開けてからケーブルを引き抜きます。

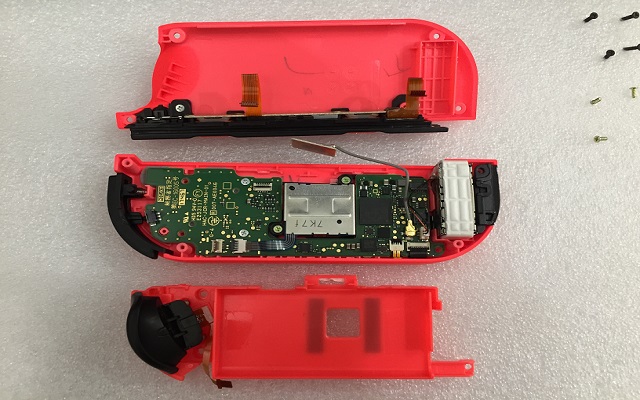

6.各ケーブルの接続を外すとこのように3つにわけることが出来ます。

今回の修理はSLSRボタンですのでその部分のパーツをはずします。

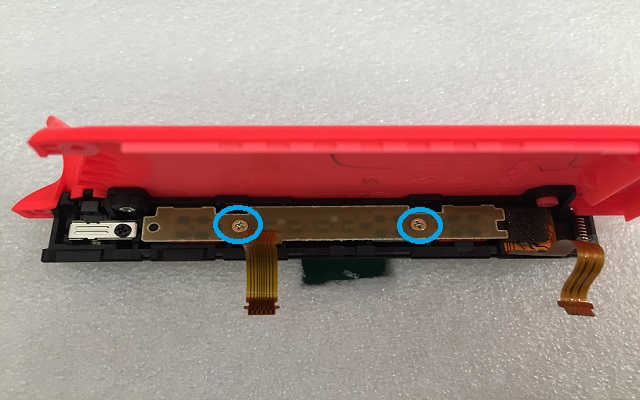

7.SLSRボタンの裏側です。

2か所のネジを外してこのパーツを交換することでボタンの押し込みが改善され正常に操作ができるようになります。

8.このように!画像上の茶色いパーツがSLSRボタンになっています。

あとは、これまでの逆の手順で元にもどして修理は完了です。



-修理後の状態

カチカチと押し込みの感触が戻り、正常に操作できるようになりました。

買い替えるよりもお安く修理ができてお客様もお子様も大変喜んでおられました( *´艸`)



-修理の際、担当者が気を付けたこと

Joy-con自体が小さいものですので、内部のパーツもより小さくなっています。

各パーツの取り外しや取り付けの際は気を付けて修理しました。
